Камера (ячейка) КСО-366

Они рассчитаны на эксплуатацию в условиях умеренного климата (У) и соответствуют третьей категории размещения по ГОСТ 15150.

Камеры КСО используются для создания распределительных устройств (РУ), которые принимают и распределяют электроэнергию. Принцип их работы определяется комбинацией схем главных и вспомогательных цепей.

Классификация исполнений

Конструктивное исполнение

Камера КСО 366 представляет собой металлоконструкцию, собранную из листовых гнутых профилей в Челябинске. Производственный процесс начинается в конструкторском отделе, после чего чертежи передаются в цех лазерной резки, где металлические листы раскраиваются на детали. Затем заготовки отправляются на гибочный станок, проходят сварку и подготовку к порошковой покраске. Толщина металла деталей корпуса варьируется от 1 до 5 мм.

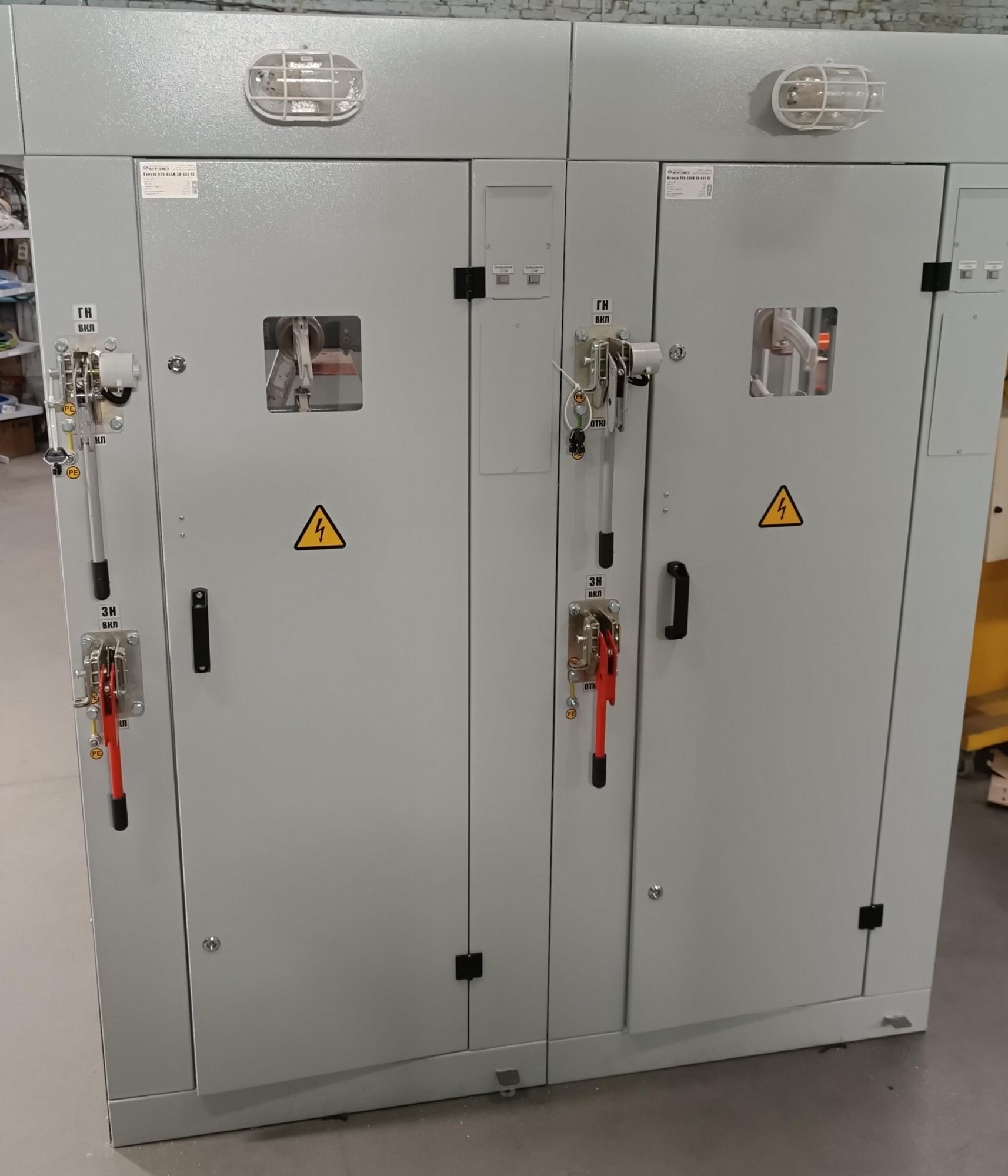

Внутри камеры размещена аппаратура главных и вспомогательных цепей. Рукоятки приводов и аппаратов управления расположены на передней стороне. Реле защиты, управления, сигнализации, приборы учета и измерения расположены на передней и внутренней стороне двери камеры. Доступ к основному оборудованию обеспечивают двери, расположенные на передней стороне камеры, количество дверей зависит от конструктивных особенностей и модификации КСО.

Конструкция камеры предусматривает разделение отсеков с аппаратурой вспомогательных цепей от высоковольтного оборудования. В камерах предусмотрено внутреннее освещение 36 В.

Все аппараты и приборы, установленные в камере, подлежащие заземлению, заземлены. Верхняя дверь, при установке приборов вспомогательных цепей, заземляется гибким проводом. На передней стороне камеры в нижней части имеются два заземляющих язычка для подключения корпуса камеры к заземляющему устройству и для установки переносного заземления. Каркас камеры приваривается к металлическим заземленным конструкциям. Металлические соединения всех частей камеры осуществляются с использованием врезных шайб в болтовых соединениях.

Блокировки

Для предотвращения ошибочных действий при оперативных переключениях во время обслуживания и ремонта в камерах выполнены следующие блокировки:

• Блокировка, не допускающая включение выключателя нагрузки (разъединителя) при включенных заземляющих ножах.
• Блокировка доступа в отсек высоковольтного оборудования при включенных рабочих ножах выключателя нагрузки или разъединителя.
• Электромагнитная или механическая блокировка для блокирования приводов выключателей нагрузки или разъединителей, обеспечивающая правильную последовательность операций в распределительном устройстве.

Условия эксплуатации

Камеры КСО эксплуатируются в помещениях в любое время года и суток и имеют следующие параметры стойкости к внешним воздействиям:

• Температура окружающего воздуха: от -45 до +40 °С.
• Высота над уровнем моря: не более 1000 м.
• Влажность: 75 % при температуре +15 °С.
• Атмосферное давление: от 86,6 до 106,7 кПа.
• Тип атмосферы по ГОСТ 15150: II (промышленная).
• Невзрывоопасная окружающая среда, не содержащая агрессивных газов в концентрациях, разрушающих металлы и изоляцию.
• Сейсмостойкость по ГОСТ 17516.1: до 9 баллов по шкале MSK-64.

Транспортировка

Камеры КСО упаковываются в воздушно-пузырчатую пленку или, при необходимости, в термоусадочную пленку. Транспортировка возможна отдельными камерами или транспортными блоками.

Транспортировка осуществляется:

• Железнодорожным транспортом.
• Автомобильным транспортом.
• Речным транспортом.
