Комплектные трансформаторные подстанции наружной установки киоскового типа в Челябинске используются в качественной и скорой доставке энергетических устройств. Они уже собраны на заводе, то есть поступают в полной готовности и в сборке, передвигаются они на шасси или санях до места монтажа. Они способны принимать, превращать и распределять переменный ток с несколькими фазами, частота которого 50 Гц, номинальное напряжение – 6 (10) / 0,4 (0,69) кВ, когда климат стоит умеренный или умеренный холодный, а степень установки – 1 по ГОСТ 15150.

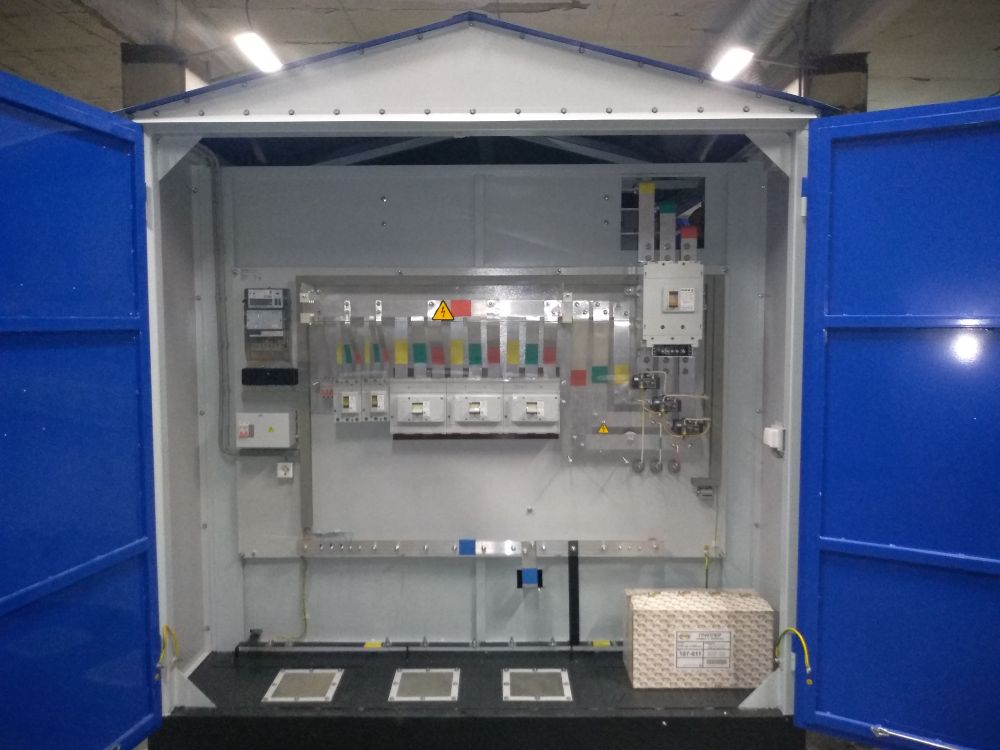

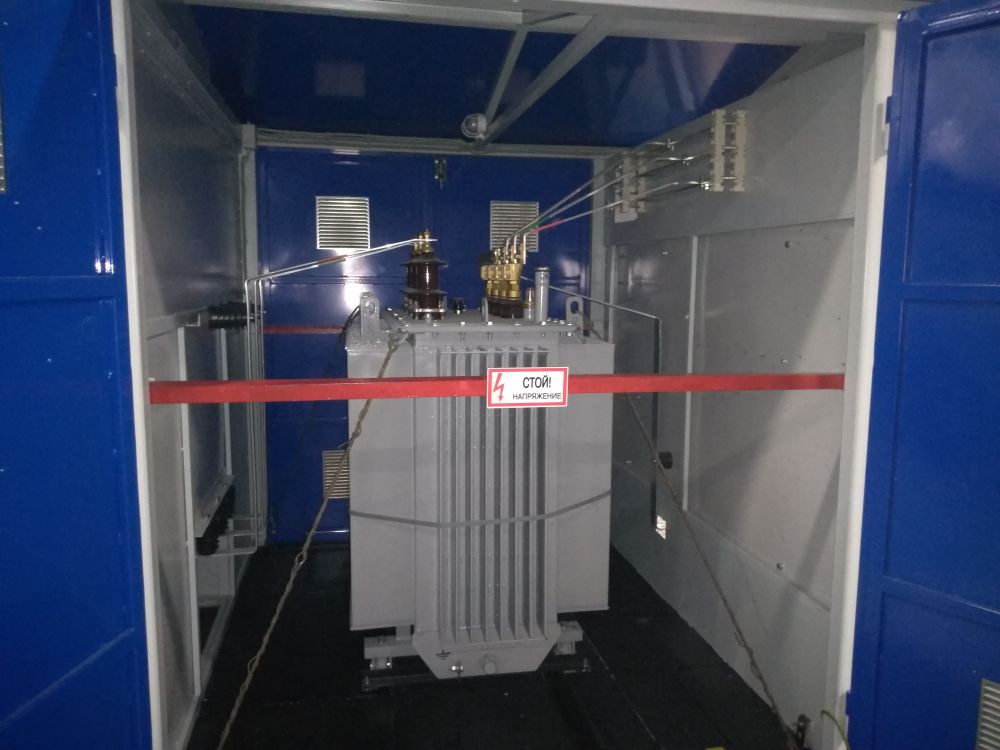

Подстанцией соблюдаются все требования по комфорту эксплуатации УВН и РУНН. У дверей КСО в УВН есть смотровые отверстия, чтоб наблюдать за качеством оборудования, при этом не отключая напряжения с основных цепей КТПН-К. Трансформаторы монтируются таким образом, чтоб соблюдались все требования по техники безопасности при осмотре оборудования и учета уровня масла в баке. В отсеке трансформатора может быть установлено поворотное зеркало (если того хочет заказчик), в угол его наклона определяется тогда, когда КТПН-К вводится непосредственно в эксплуатацию. КТПН-К гарантирует хорошие условия работы и транспортировки без каких-то нарушений целостности или повреждений, которые могут осуществить неправильную работу КТПН-К.
Система РУНН и УВН может выдержать число включений и выключений, которое установлено стандартами на аппараты коммутационного типа. КТПН-К гарантирует правильную работу аппаратов для измерения и учета, а также управления и системы оповещения при эксплуатации встроенных приборов.
КТПН-К дает возможность заменить силовой трансформатор при такой необходимости, при этом не нудно разбирать РУНН и УВН. В разборных соединениях, которые произведены при помощи болтов, есть специальные устройства, которые не дают болтам самопроизвольно откручиваться.
КТПН-К поступают в полностью готовом виде или в виде транспортных блоков в Челябинске, которые готовятся непосредственно перед сборкой и установкой оборудования. Работа проводится без демонтажа коммутационных аппаратов, сверки безопасности соединений болтов и верности соединений внутри. КТПН-К и самостоятельные трансформаторы включают в себя механизмы для подъема и смены локации устройства. Схемы перемещения блоков можно встретить на фасаде здания.

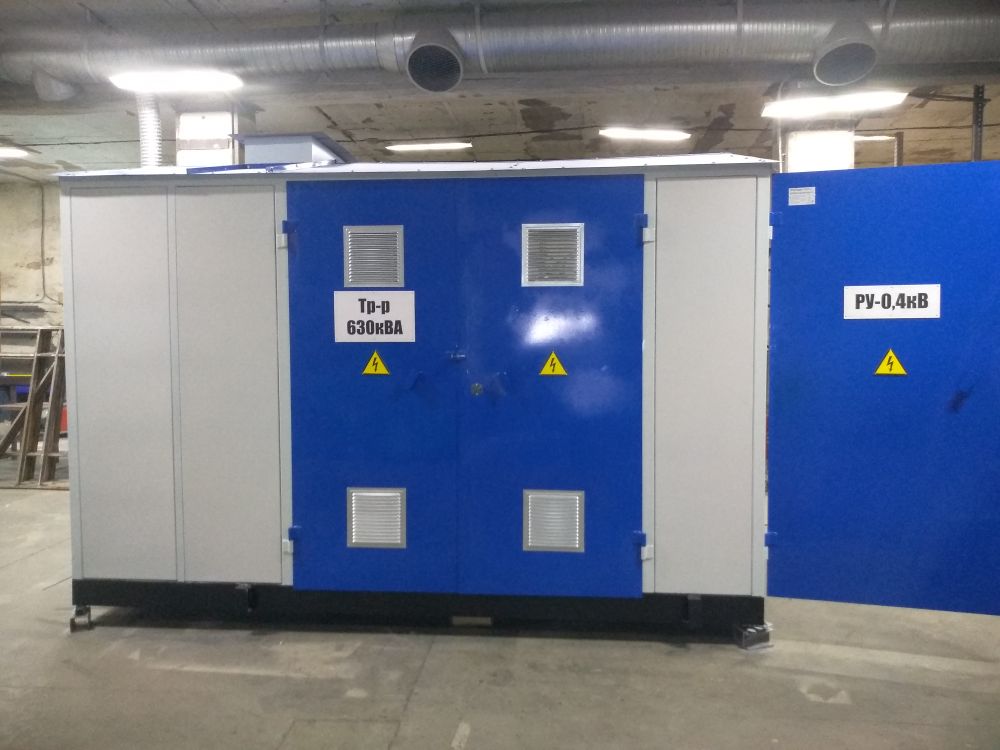

Внешние двери могут поворачиваться не меньше, чем на 95 градусов, в них есть замки и ручки. Ручки можно снять отдельно, а бывает так, что замок с ручкой составляют одну конструкцию. Одна из дверей может закрываться дополнительно затворами, чтоб предотвратить доступ посторонних в помещение. Двери УВН и РУНН закрываются на замки, которые могут закрыться и открыться тысячу раз. При полном открытии дверей, их можно зафиксировать в данном положении.
В УВН и РУНН есть нагревательные приборы, которые осуществляют нагревание воздуха, чтоб работа оборудование осуществлялась по установленным нормам и техническим характеристикам, обозначенным в документах. Нагревательное оборудование может отключаться и вручную, а в автоматическом режиме.
Чтоб не произошло удара электричеством, потенциалы уравниваются, а защитой от молний выступает заземление, в котором есть внутренний контур. Когда идет подключение к внешнему контуру заземления, используются две полосы внутреннего заземления по углам здания.
Грунт-эмаль применяется в конструкции, изготовленной из стали, чтоб защитить ее от коррозии. Перед нанесением краски на сталь, нужно предварительно ее прочистить от загрязнений, пыли и масла. Дальше происходит обезжиривание и очищение до уровня 2 по ГОСТ 9.402-2004.
Технические характеристики
Наименование параметра | Значение параметра |
---|---|
Мощность силового трансформатора, кВА | 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2000; 2500 |
Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6; 10 |
Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ | 7,2; 12 |
Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,23; 0,4; 0,6; 0,69 |
Частота переменного тока главных цепей, Гц | 50 |
Частота переменного тока вспомогательных цепей, Гц | 50 |
Уровень изоляции по ГОСТ 1516.3: С сухим трансформатором С масляным трансформатором |
облегченная нормальная уровень «б» |
Номинальное напряжение вспомогательных цепей, В:
|
220 100 36 |
