От обследования объекта и расчетов — до рабочей документации и изготовления электрооборудования
Проектирование, которое учитывает дальнейшую реализацию
Проектируем системы внешнего и внутреннего электроснабжения, трансформаторные подстанции, распределительные устройства, электрические сети и электрощитовое оборудование.
Наше преимущество — проектировщики и производство электрооборудования работают в одной компании. Поэтому при разработке проекта мы учитываем не только требования нормативной документации, но и практические вопросы изготовления, монтажа, подключения, обслуживания и дальнейшей эксплуатации оборудования.
Проверить сведения в Едином реестре НОПРИЗ →
Что мы проектируем
Выполняем как комплексное проектирование системы электроснабжения предприятия, так и разработку отдельных разделов, схем и технических решений.
Электроснабжение промышленных предприятий
Разрабатываем системы электроснабжения новых и действующих производственных объектов. Определяем расчетные нагрузки, категории надежности, структуру распределения электроэнергии, точки подключения и способы резервирования.
- расчет электрических нагрузок и токов короткого замыкания;
- разработка однолинейных схем;
- выбор трансформаторов и распределительных устройств;
- подбор кабелей и защитных аппаратов;
- резервирование и АВР;
- учет электроэнергии, заземление и молниезащита.

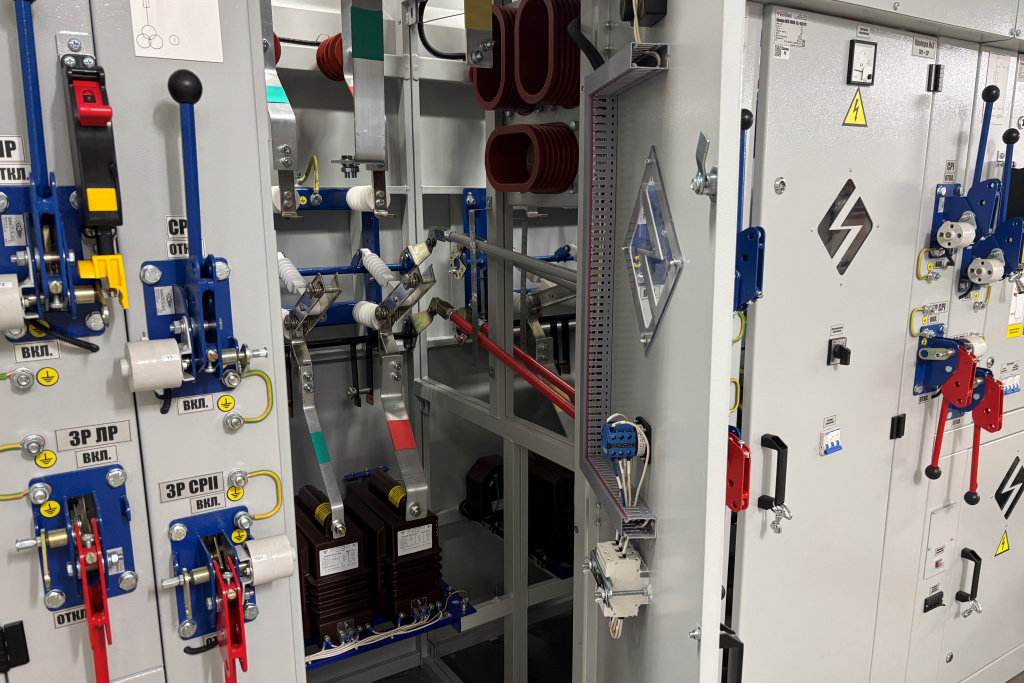

Проектирование трансформаторных подстанций
Проектируем КТП, БКТП, РТП и другие решения для приема, преобразования и распределения электрической энергии.
- выбор количества и мощности трансформаторов;
- электрические схемы и компоновка подстанции;
- РУ высокого и низкого напряжения;
- первичные и вторичные соединения;
- релейная защита, автоматика и АВР;
- учет электроэнергии и кабельные подключения.
Проектирование распределительных устройств 6–10 кВ
Разрабатываем проектные решения для КРУ, КСО и других распределительных устройств. Определяем состав и количество ячеек, коммутационное оборудование, измерительные трансформаторы, устройства защиты, управления и учета.

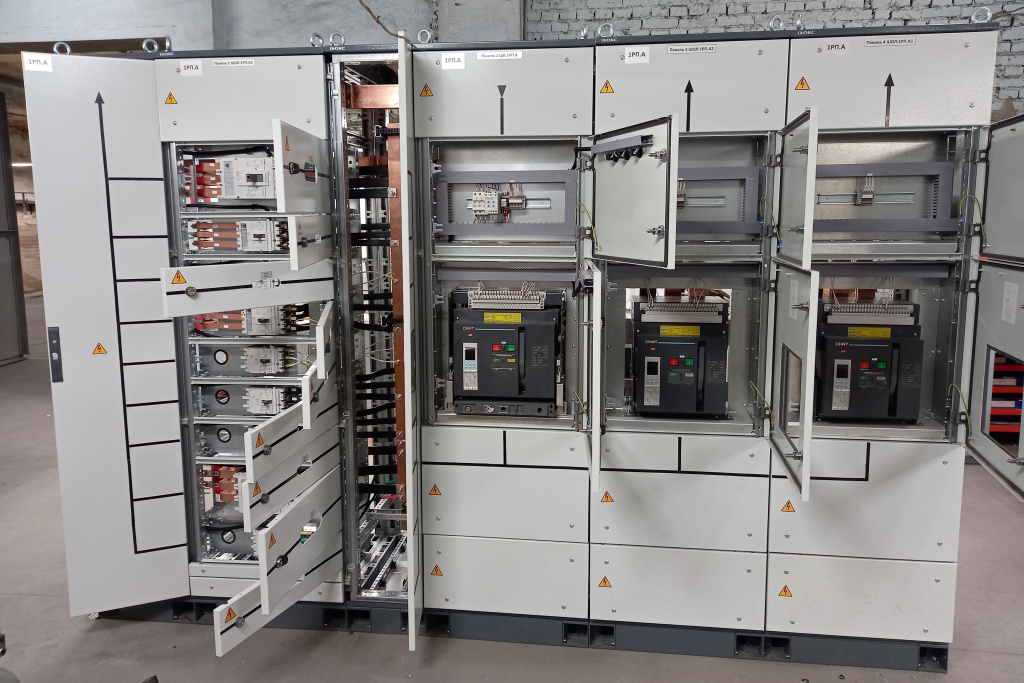

Проектирование электрощитового оборудования 0,4 кВ
Разрабатываем решения для ГРЩ, ВРУ, распределительных щитов, шкафов управления, шкафов автоматики и другого НКУ по техническому заданию заказчика.
Учитываем фактические нагрузки, условия эксплуатации, степень защиты, выбранную аппаратуру, габариты оборудования и требования к дальнейшему обслуживанию.
Проектирование электрических сетей
Проектируем кабельные, воздушные и кабельно-воздушные линии, внутриплощадочные сети предприятий, линии подключения трансформаторных подстанций и распределительных устройств.
Определяем трассы, способы прокладки, марки и сечения кабелей, выполняем необходимые расчеты и разрабатываем планы прохождения трасс.
Реконструкция систем электроснабжения
Разрабатываем проекты реконструкции при увеличении мощности предприятия, подключении нового технологического оборудования, модернизации подстанций и распределительных устройств или замене устаревшего оборудования.
Анализируем существующую систему и определяем, какое оборудование можно сохранить, что необходимо заменить и как выполнить модернизацию с учетом работы действующего производства.
Разрабатываем основные разделы электроснабжения
Состав документации определяется техническим заданием, особенностями объекта и стадией проектирования.
Система электроснабжения
Общая структура электроснабжения, источники питания, категории надежности и распределение электроэнергии.
Силовое электрооборудование
Электропитание силовых потребителей, распределительные сети, электрооборудование и аппараты защиты.
Электрооборудование и сети
Подключение технологического оборудования, кабельные линии, трассы и распределительные устройства.
Электрическое освещение
Рабочее, аварийное и эвакуационное освещение с учетом назначения помещений.
Что получает заказчик
Результат работы — технически проработанная документация, которую можно использовать для закупки оборудования, производства и выполнения электромонтажных работ.
Электротехнические решения
- однолинейные схемы;
- схемы электроснабжения;
- схемы резервирования и АВР;
- схемы учета электроэнергии.
Инженерные расчеты
- расчет электрических нагрузок;
- расчет токов короткого замыкания;
- подбор сечений кабелей;
- выбор и проверка защитных аппаратов.
Планы и размещение
- планы расположения оборудования;
- планы кабельных трасс;
- точки подключения;
- решения по размещению оборудования.
Комплект документации
- пояснительная записка;
- кабельные журналы;
- спецификации оборудования;
- решения по заземлению и молниезащите.
Как проходит проектирование
Последовательно проходим путь от исходных данных до готового комплекта проектной и рабочей документации.
Получаем и анализируем исходные данные
Изучаем техническое задание, технические условия, существующие схемы, планы объекта и характеристики технологического оборудования.
Обследуем объект
При необходимости изучаем существующую систему электроснабжения, оборудование, подключения, кабельные трассы и ограничения непосредственно на объекте.
Выполняем инженерные расчеты
Определяем нагрузки, токи короткого замыкания, необходимые мощности, сечения кабелей и параметры защитных аппаратов.
Разрабатываем техническое решение
Формируем схему электроснабжения, состав оборудования, способы резервирования, размещение подстанций, распределительных устройств и электрических сетей.
Выпускаем проектную и рабочую документацию
После согласования технических решений разрабатываем комплект документации в объеме, предусмотренном техническим заданием и договором.
Сопровождаем проект
При необходимости участвуем в согласовании решений, отвечаем на технические вопросы и сопровождаем дальнейшую реализацию проекта.
Проектируем с учетом будущего оборудования
Почему комплексный подход важен для заказчика
Проект должен работать не только на бумаге.
Ошибки, обнаруженные уже при производстве или монтаже, могут привести к изменению трасс, замене оборудования, дополнительным закупкам и увеличению сроков реализации проекта.
Поэтому мы рассматриваем систему электроснабжения комплексно: от точки подключения и инженерных расчетов до конкретного оборудования, которое необходимо изготовить, установить и подключить на объекте.
Новый объект или реконструкция действующего предприятия
Проектирование нового объекта
Формируем систему электроснабжения исходя из расчетных нагрузок, технологии производства, категории надежности и перспектив дальнейшего развития объекта.
Реконструкция действующего объекта
Учитываем существующие сети и оборудование, фактические нагрузки, ограничения по размещению, последовательность переключений и возможность выполнения работ на действующем производстве.
Для каких объектов выполняем проектирование
Работаем как с отдельными участками системы электроснабжения, так и с комплексными задачами предприятия.
Промышленность
- промышленные предприятия;
- производственные комплексы;
- горнодобывающие объекты;
- технологические участки предприятий.
Инфраструктура
- энергетические объекты;
- складские и логистические комплексы;
- инженерная инфраструктура предприятий;
- административные и общественные объекты.
Почему проектирование заказывают в ООО «ЮУЭМЗ»
Проектировщики в штате
Проектирование выполняют штатные специалисты, которые постоянно взаимодействуют с производством и техническими подразделениями компании.
СРО и НОПРИЗ
ООО «ЮУЭМЗ» является членом СРО в области архитектурно-строительного проектирования и включено в Единый реестр НОПРИЗ.
Сведения в реестре →Проектирование + производство
Производим КТП, БКТП, КРУ, КСО и НКУ, поэтому понимаем, как проектное решение будет реализовано непосредственно в оборудовании.
Комплексная реализация
В рамках одного проекта можем объединить проектирование, изготовление электрооборудования и монтажные работы.
Что необходимо для расчета стоимости проектирования
Стоимость и сроки зависят от масштаба объекта, состава документации и объема исходных данных.
Нет полного комплекта документов?
Направьте то, что уже есть. Специалисты ЮУЭМЗ определят, какие исходные данные необходимо дополнительно получить.
Для предварительной оценки желательно предоставить:
- техническое задание;
- технические условия на подключение;
- существующие однолинейные схемы;
- планы объекта;
- перечень и мощности электроприемников;
- данные о существующих ТП и распределительных устройствах;
- требования к резервированию;
- необходимую стадию и состав документации.
Нужно разработать проект электроснабжения?
Направьте техническое задание или имеющиеся исходные данные. Специалисты ООО «ЮУЭМЗ» изучат задачу, уточнят необходимый объем проектирования и подготовят технико-коммерческое предложение.
Проектирование в ООО «ЮУЭМЗ»
Посмотрите, как специалисты ЮУЭМЗ подходят к проектированию систем электроснабжения и как проектные решения связаны с их дальнейшей реализацией.
Проектирование систем электроснабжения
Работа проектировщиков ООО «ЮУЭМЗ».

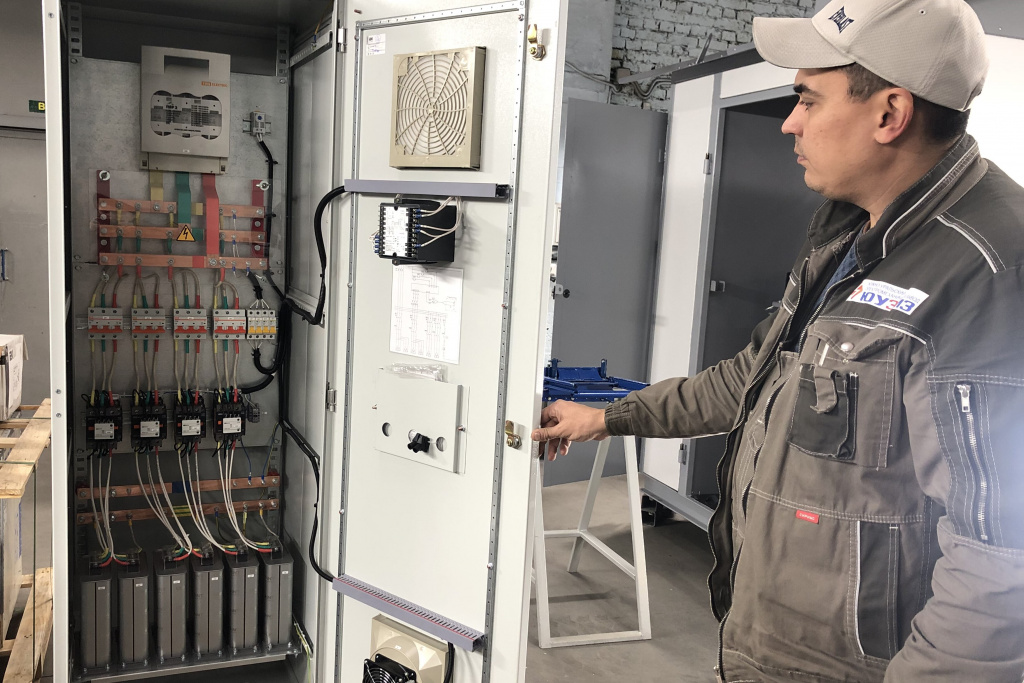

От проекта к реализации
Проектные решения и их дальнейшая реализация.
