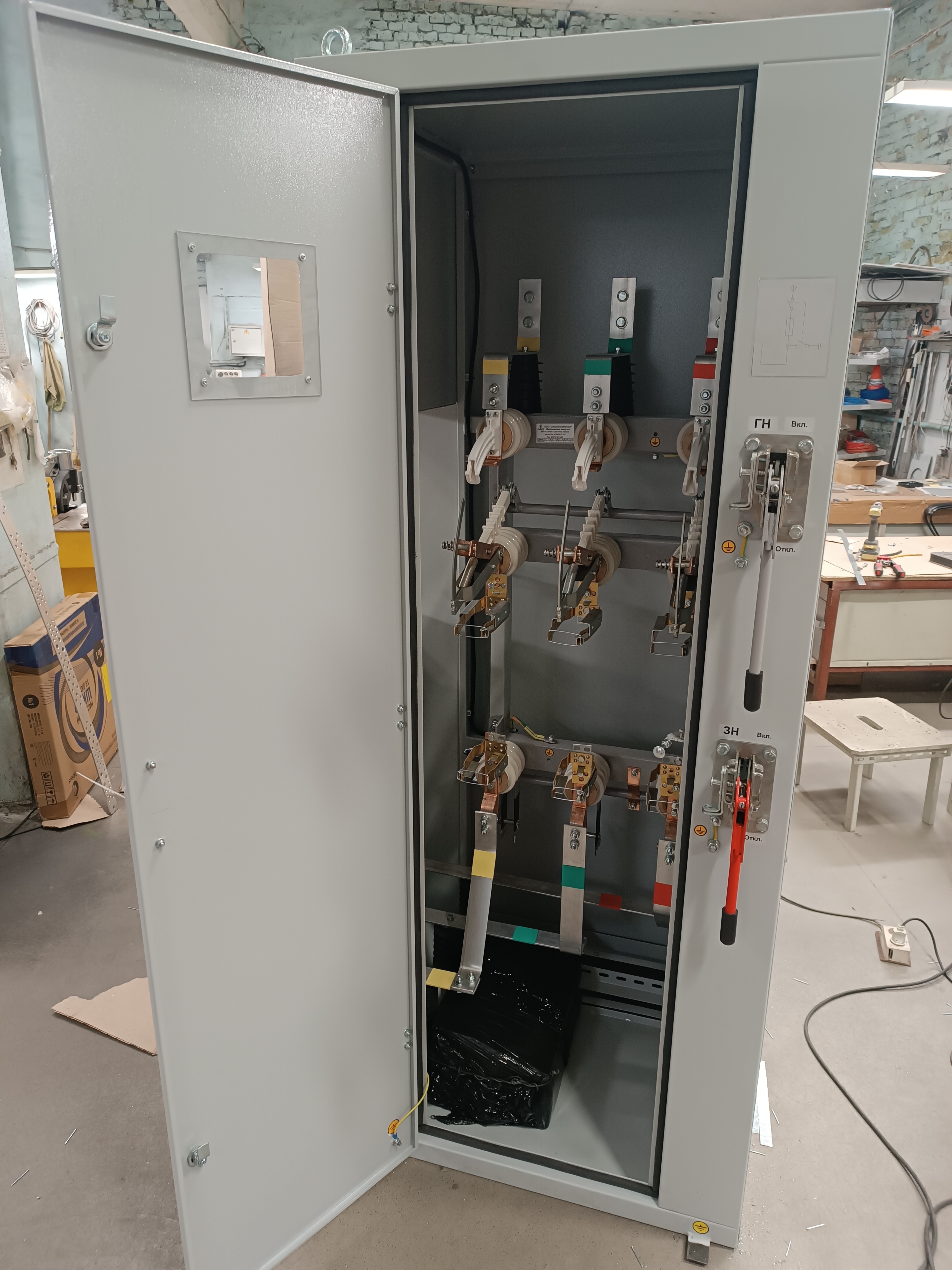

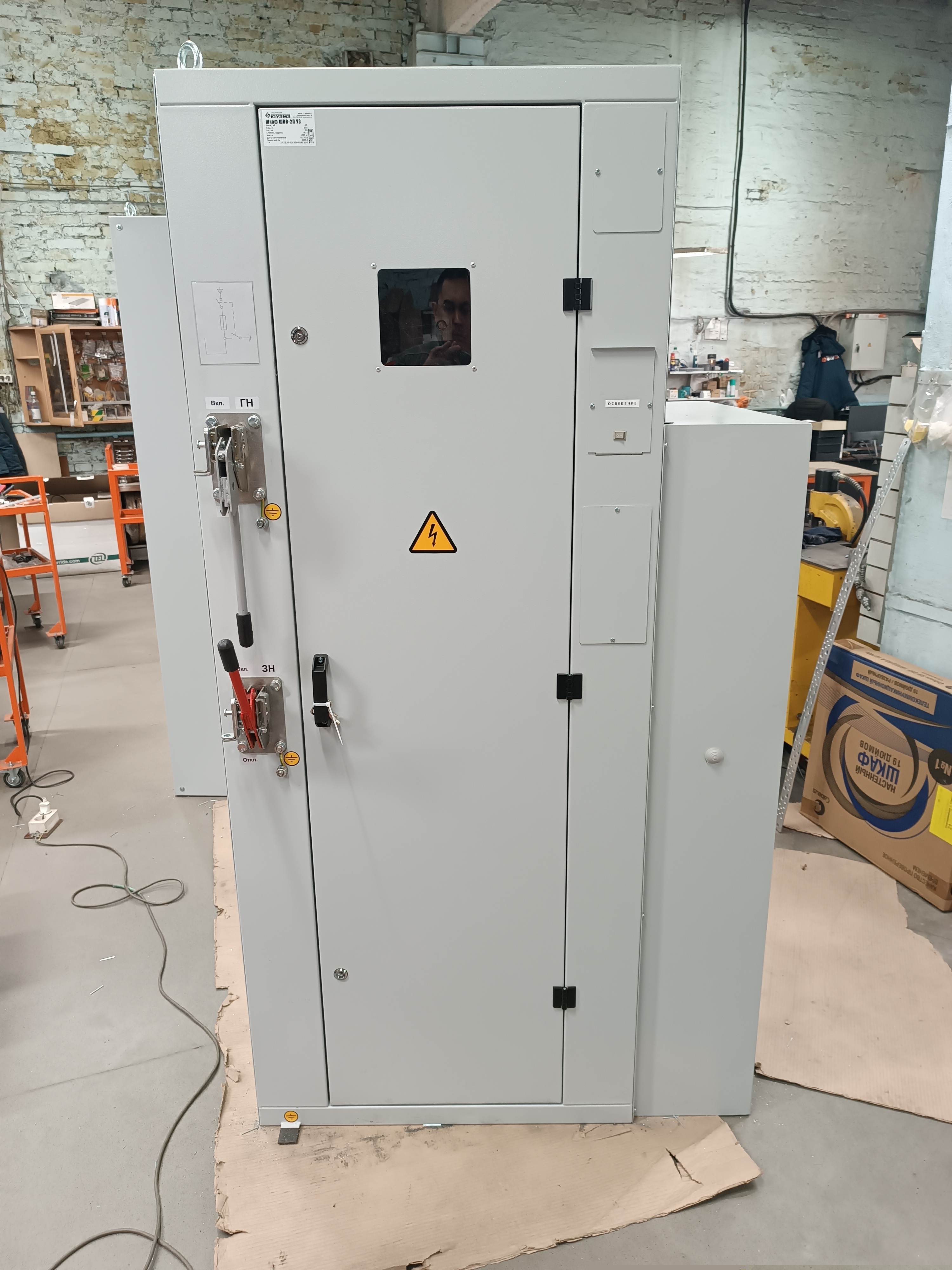

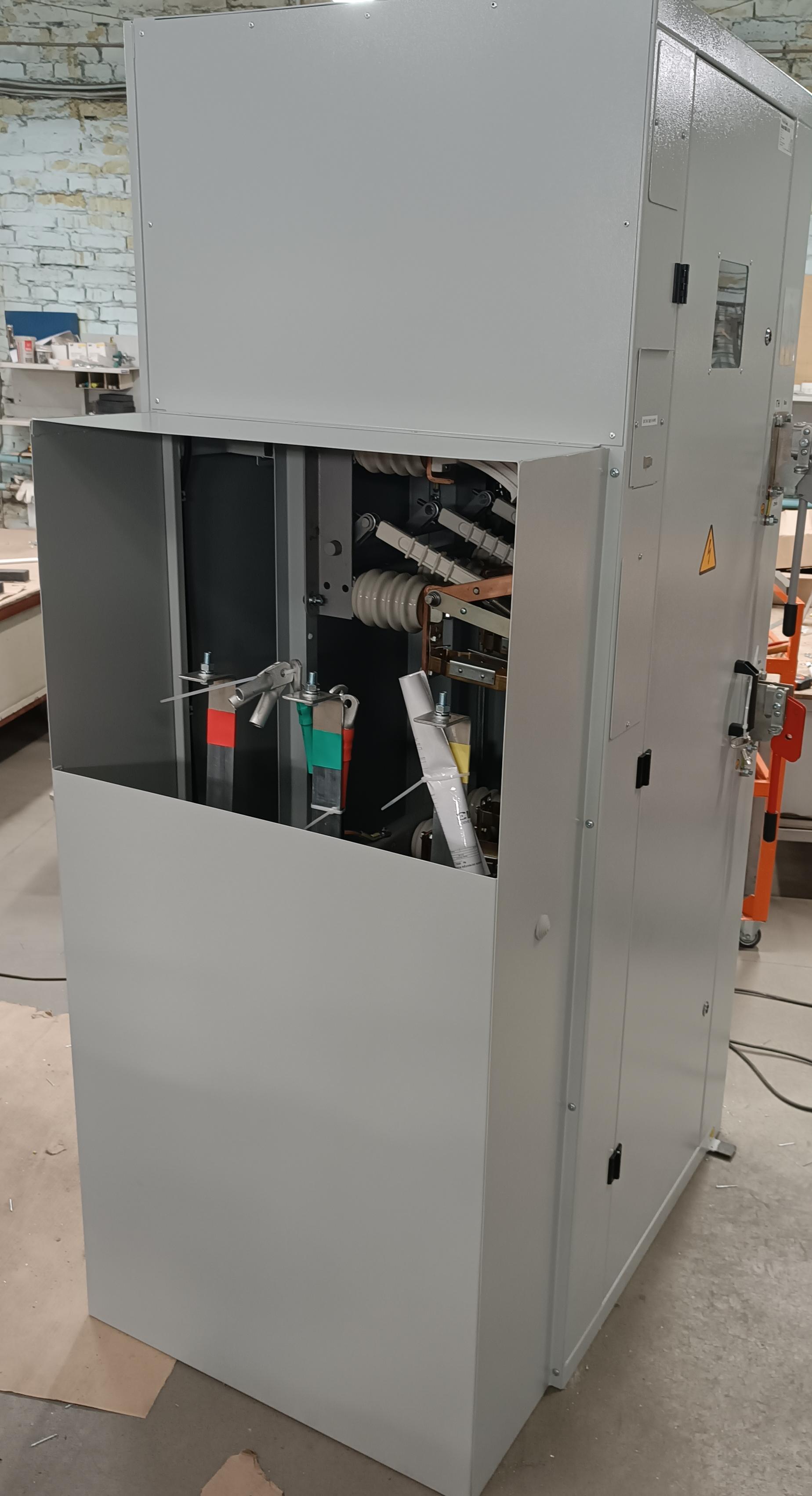

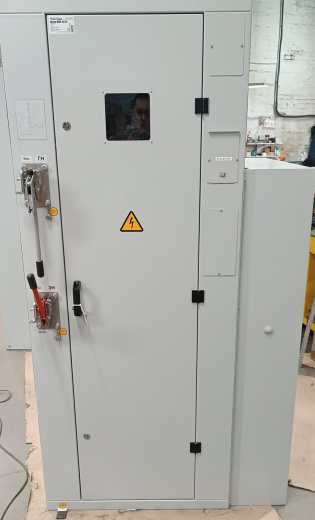

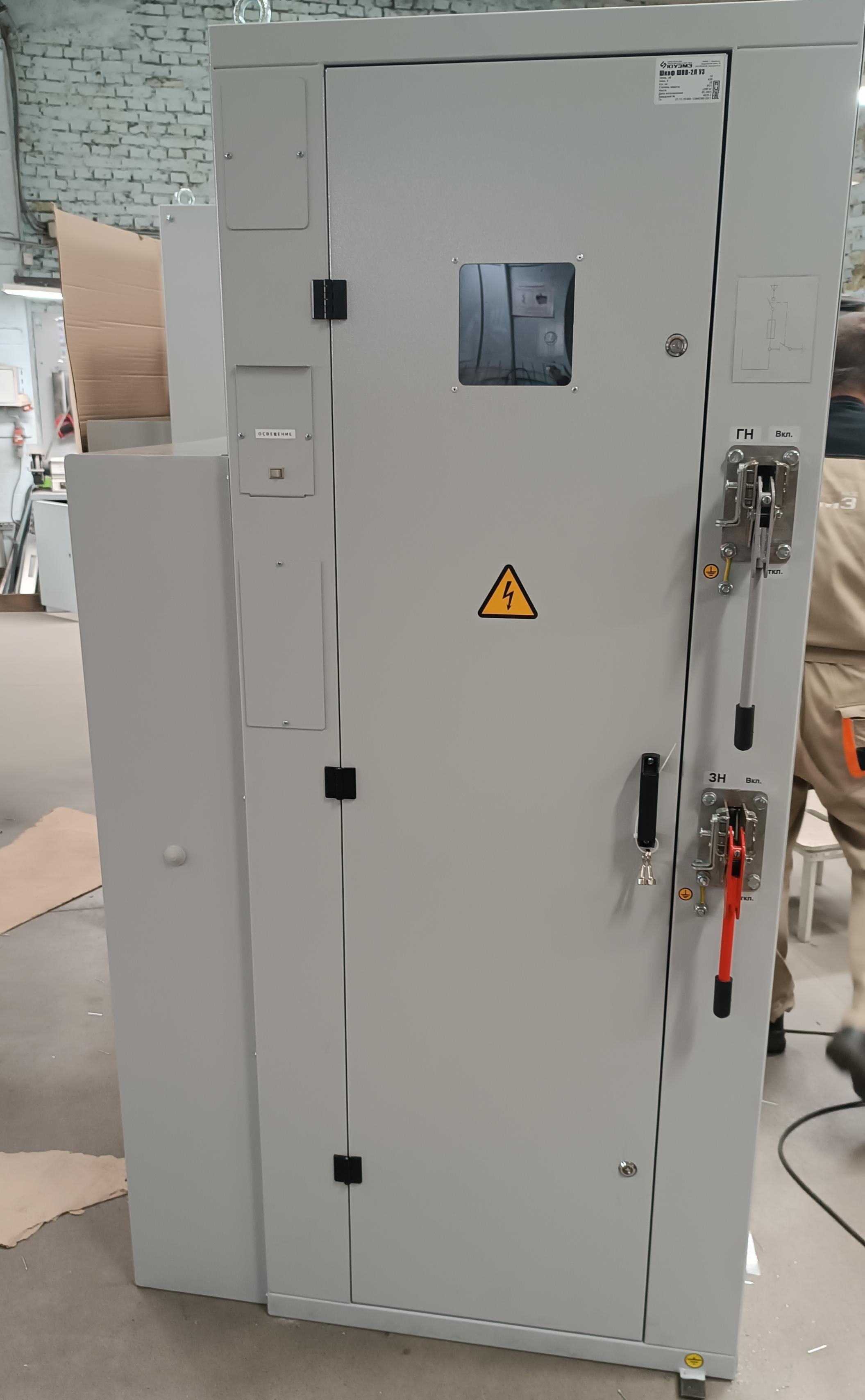

Шкаф высоковольтного ввода (ШВВ) — это специализированное устройство, разработанное для подключения и защиты высоковольтных электрических цепей к сетям низкого напряжения.
Основная задача ШВВ — включение и отключение силовой цепи с помощью выключателя нагрузки, обеспечивая безопасное и надежное соединение в энергетической инфраструктуре различных отраслей.
Шкафы высоковольтного ввода в Челябинске имеют деактиваторы напряжения ШВВ-6(10). Они разработаны для переключения электрических цепей непостоянного тока с несколькими фазами с обособленной нейтралью диапазоном 50 Гц, расчетной интенсивностью 6(10) кВ, они используются в качестве указателя высокого напряжения в комплектных трансформаторах внутренних механизмов в благоприятном осуществлении и степени установки У3.
Основные функции ШВВ:
- Безопасное подключение: Обеспечивает надежное соединение высоковольтного оборудования с низковольтными сетями.
- Защита цепей: Защищает от перегрузок, коротких замыканий и других аварийных ситуаций в высоковольтных цепях.
- Разделение цепей: Разделяет высоковольтные и низковольтные цепи, предотвращая перенос высокого напряжения на низковольтную сторону.
Преимущества использования ШВВ:
- Высокий уровень защиты: Гарантирует безопасную и надежную эксплуатацию электроцепи.
- Контроль и управление: Позволяет контролировать и управлять процессом подачи электроэнергии.
Виды ШВВ и их особенности:
-
Модели с воздушными изоляторами:
- Используются для разделения высоковольтных и низковольтных цепей.
- Устанавливаются на открытых участках электрических линий.
- Предотвращают передачу высокого напряжения на низковольтную сторону.
-
Модели с прозрачными изоляторами (стеклянные или композитные):
- Обеспечивают изоляцию между высоковольтными и низковольтными цепями.
- Обычно устанавливаются в закрытых помещениях.
-
Модели с газовыми изоляторами:
- Применяются в высоковольтных подстанциях и распределительных устройствах.
Сфера применения:
Шкафы высоковольтного ввода (ШВВ) широко используются в Челябинске для безопасного подключения высоковольтной электроэнергии к низковольтным электрическим сетям. Они защищают от повреждений, контролируют и управляют процессом подачи электроэнергии, обеспечивая надежную работу и безопасность электрической сети.
Эти устройства эффективно вводят высоковольтную электроэнергию в низковольтные сети, защищая от перенапряжения и обеспечивая безопасную эксплуатацию.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 10 |
| Номинальный ток первичных цепей, А | 400; 630 |
| Номинальный рабочий ток, А | 40; 50; 80; 100; 160; 250; 400; 630 |
| Номинальный ток рабочих шин, А | 400; 630 |
| Предельный ток термической стойкости, кА | 10 |
|
Габаритные размеры (длина × ширина × высота), мм - габарит 1 - габарит 2 |
1120 × 1000 × 2060 800 × 800 × 1900 |
| Степень защиты по ГОСТ | IP54 |
