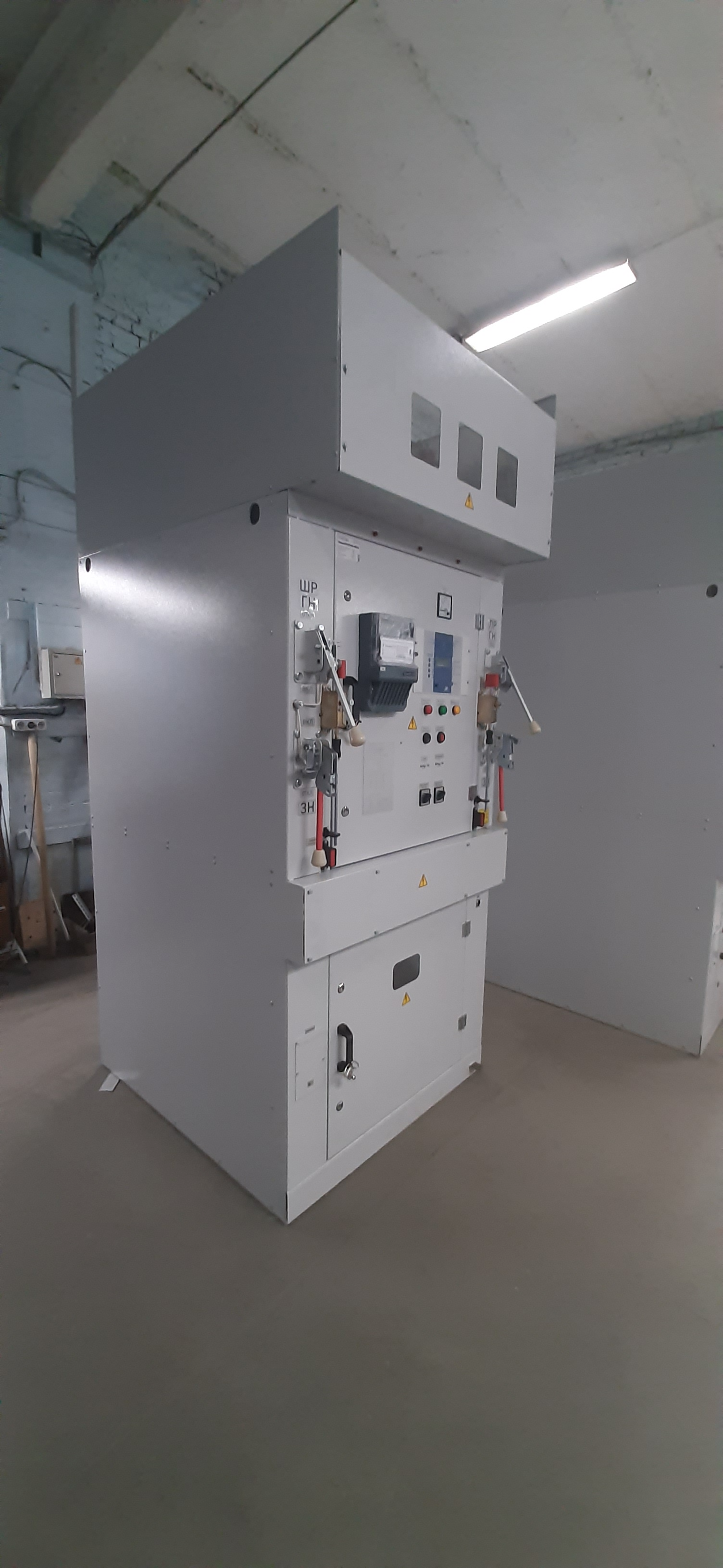

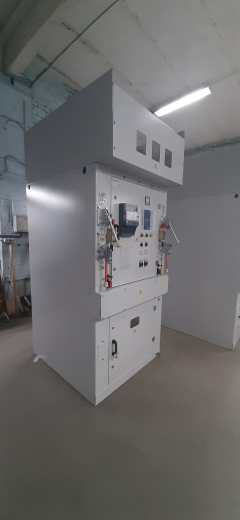

Камера КСО-210 представляет собой металлоконструкцию, составленную из листовых гнутых профилей. Производство корпуса начинается с разработки чертежей в конструкторском отделе в Челябинске, после чего листовой металл подвергается раскрою на лазерном станке. Заготовки затем направляются на гибочный станок для формирования деталей корпуса, а затем проходят этап сварки и подготовки к порошковой покраске. Толщина металла корпуса может варьироваться от 1 до 5 мм в зависимости от конструктивных требований.

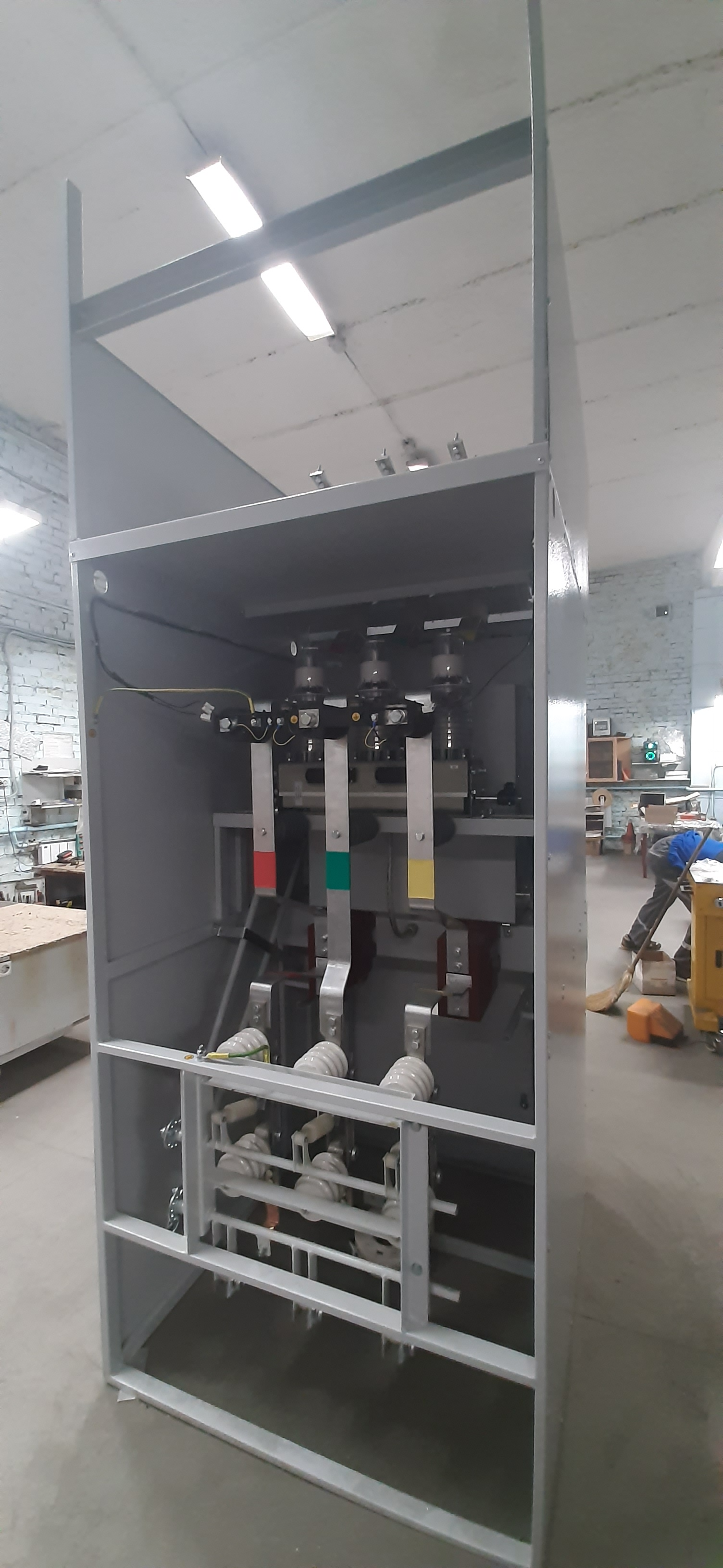

Внутри камеры КСО-210 размещается аппаратура для главных и вспомогательных цепей. Рукоятки приводов и устройства управления расположены на фасадной стороне. Реле защиты, управления, сигнализации, а также приборы учета и измерения могут быть размещены как в отсеке РЗА, так и на фасаде и внутренней стороне двери камеры. Доступ к основному оборудованию осуществляется через двери, расположенные с лицевой стороны камеры, их количество зависит от конструктивных особенностей и модификации КСО-210.
Конструкция камеры предусматривает разделение отсека с аппаратурой вспомогательных цепей от высоковольтного оборудования. Возможно разделение отсеков кабельной сборки и отсека вакуумного выключателя стационарной металлической перегородкой. Внутри камеры предусмотрено освещение напряжением 36 В.
Все установленные в КСО-210 аппараты и приборы, требующие заземления, соответствующим образом заземлены. Верхняя дверь, при наличии установленных приборов вспомогательных цепей, заземляется гибким проводом. На фасаде камеры в нижней части находятся два язычка заземления для присоединения к корпусу камеры к заземляющему устройству и для установки переносного заземления. Каркас камеры приваривается к металлическим заземленным конструкциям. Металлосвязь всех частей камеры осуществляется через врезные шайбы в болтовых соединениях.
- Блокировка, не допускающая включение и отключение разъединителей при включенном высоковольтном выключателе.
- Блокировка, не позволяющая включать заземляющие ножи при открытых рабочих ножах разъединителя.
- Блокировка, не допускающая включение разъединителей при поднятых заземляющих ножах.
- Блокировка, запрещающая отключение и включение шинных разъединителей при включенном высоковольтном выключателе.
- Блокировка доступа в отсек высоковольтного оборудования при поднятых рабочих ножах шинного или линейного разъединителя.
- Электромагнитная или механическая блокировка приводов разъединителей для обеспечения правильной последовательности операций в распределительном устройстве.
- Температура окружающего воздуха от -45 до +40 °C.
- Высота над уровнем моря до 1000 м.
- Влажность до 75% при +15 °C.
- Атмосферное давление от 86,6 до 106,7 кПа.
- Тип атмосферы по ГОСТ 15150 – II (промышленная).
- Окружающая среда не содержит взрывоопасной пыли, агрессивных газов или веществ, разрушающих металлы и изоляцию.
- Стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
Камеры КСО-210 упаковываются в воздушно-пузырчатую пленку, при необходимости используется термоусадочная пленка. Транспортировка осуществляется отдельными камерами или транспортными блоками через железнодорожный, автомобильный или речной транспорт в Челябинске.
| Характеристика | Значение |
|---|---|
| Номинальное напряжение, кВ | 6, 10 |
| Частота, Гц | 50, 60 |
| Тип системы нейтрализации | Изолированная или заземленная через дугогасящий реактор |
| Условия эксплуатации | Умеренный (У) климат, категория размещения 3 по ГОСТ 15150 |
| Толщина металла корпуса, мм | 1-5 |
| Освещение | Внутреннее, напряжение 36 В |
| Заземление | Все аппараты и приборы, подлежащие заземлению, заземлены |
| Температурный диапазон, °C | -45 до +40 |
| Высота над уровнем моря, м | До 1000 |
| Влажность, % | До 75 при +15 °C |
| Атмосферное давление, кПа | 86,6 - 106,7 |
| Тип атмосферы | II (промышленная) по ГОСТ 15150 |
| Стойкость к сейсмическому воздействию | До 9 баллов по шкале MSK-64 |
Эти характеристики делают камеру КСО-210 надежным решением для использования в электрических установках с требовательными условиями эксплуатации.
