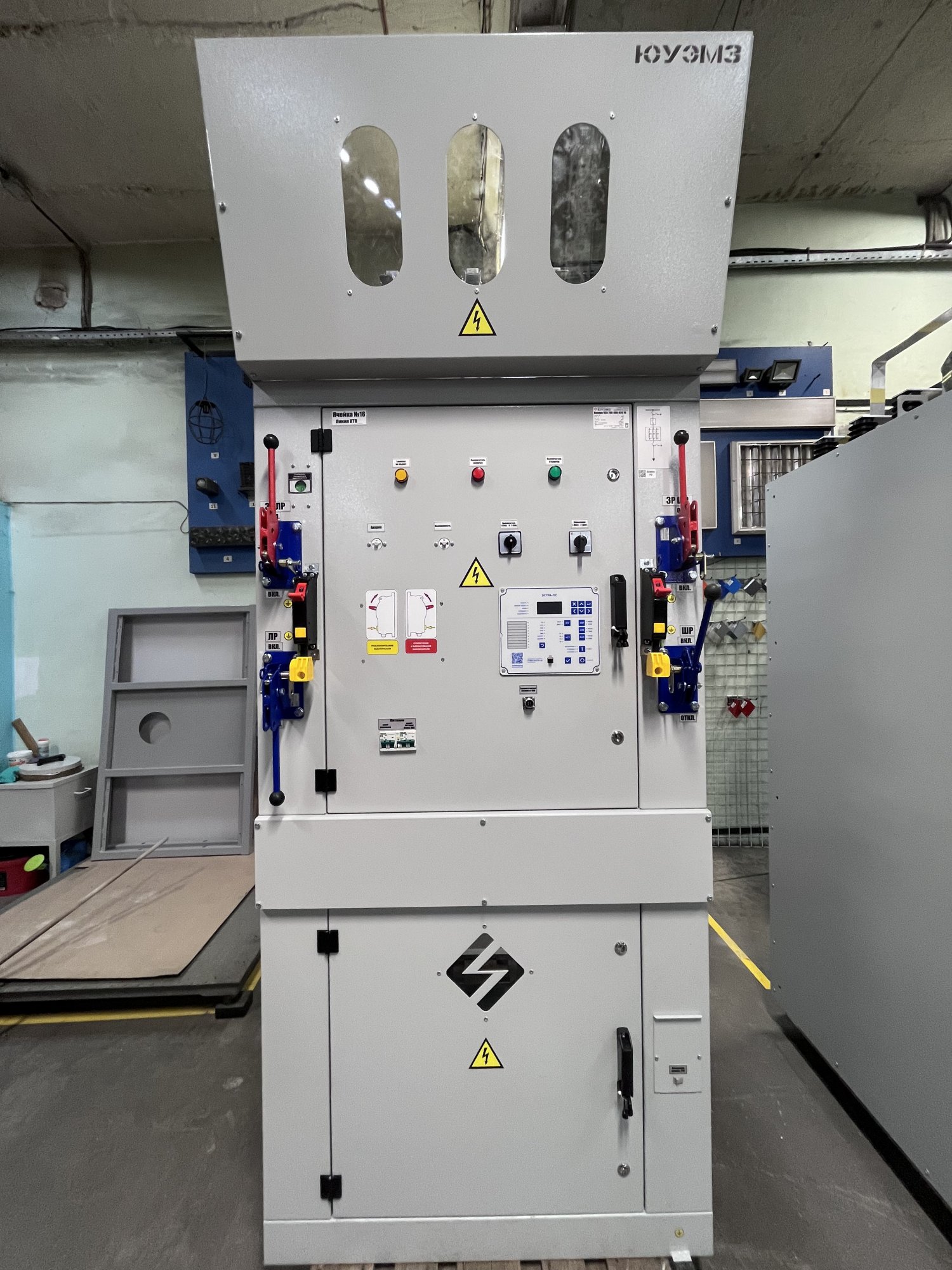

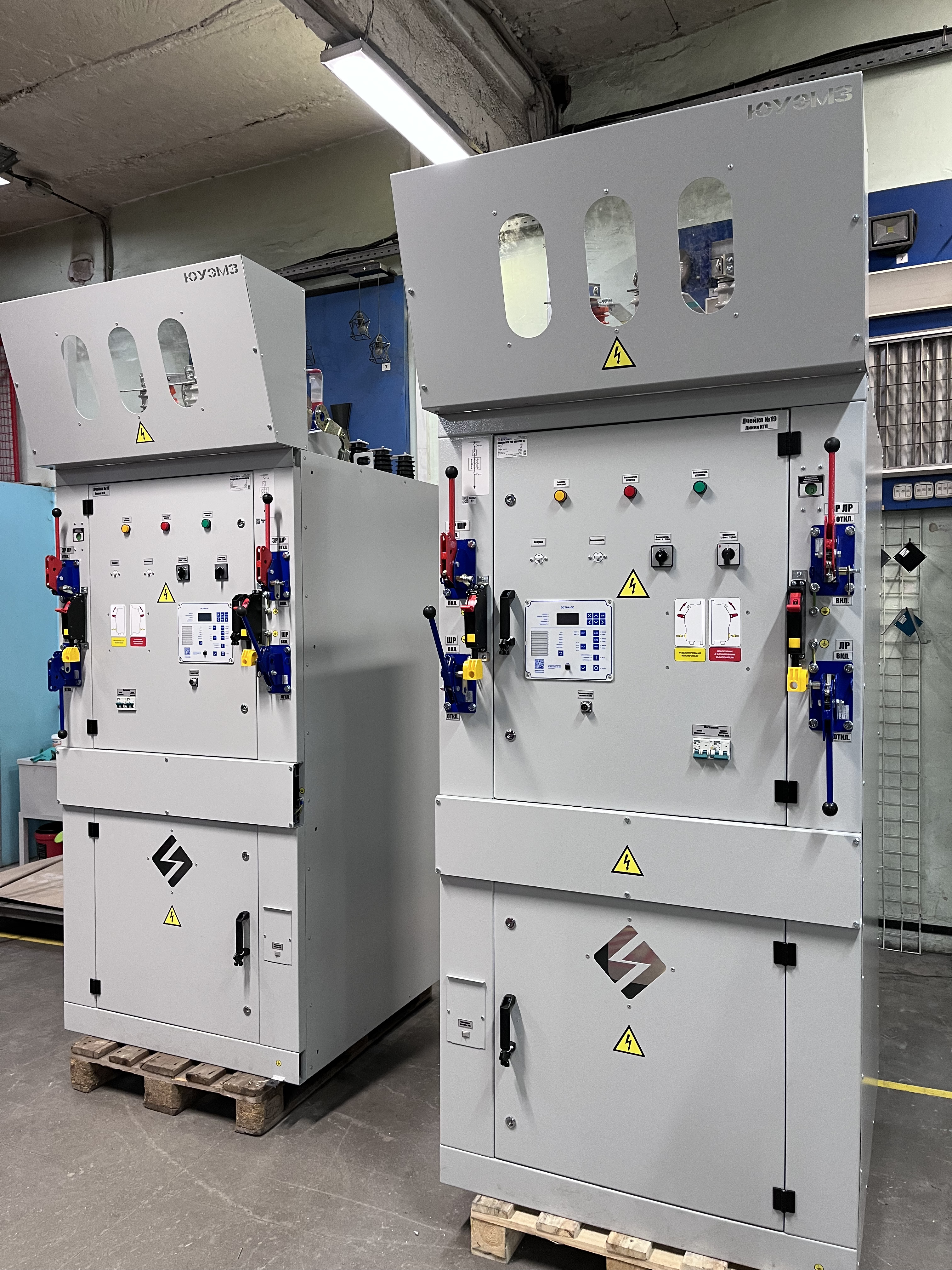

Камеры КСО-298 предназначены для работы в электрических установках трехфазного переменного тока в Челябинске с частотой 50 и 60 Гц и напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.
Они рассчитаны на эксплуатацию в условиях умеренного климата (У) и соответствуют третьей категории размещения по ГОСТ 15150.

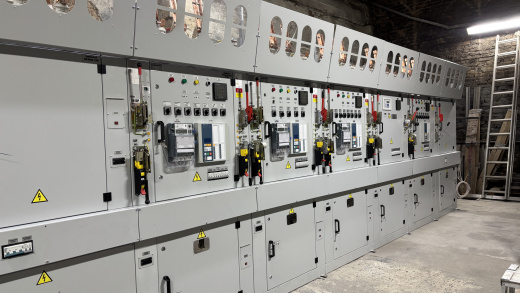

Камеры КСО 298 используются для создания распределительных устройств (РУ), которые принимают и распределяют электроэнергию. Принцип их работы определяется комбинацией схем главных и вспомогательных цепей.
Классификация исполнений
| Признаки классификации КСО | Исполнение |
|---|---|
| Уровень изоляции по ГОСТ 1516.1 | камеры КСО с нормальной изоляцией |
| Вид изоляции | воздушная |
| Изоляция ошиновки | с неизолированными шинами с изолированными шинами |
| Конструкция высоковольтных вводов | с кабельным присоединением с шинным присоединением |
| Условия обслуживания | одностороннего обслуживания |
| Климатическое исполнение и место размещения | категория размещения 3, климатическое исполнение У по ГОСТ 15150, ГОСТ 15543.1 |
Корпус КСО
Корпус КСО представляет собой металлоконструкцию из гнутых листовых профилей. Производственный процесс начинается в конструкторском отделе, после чего чертежи передаются в цех лазерной резки, где металлические листы раскраиваются на детали. Затем заготовки отправляются на гибочный станок, проходят сварку и подготовку к порошковой покраске. Толщина металла деталей корпуса варьируется от 1 до 5 мм.

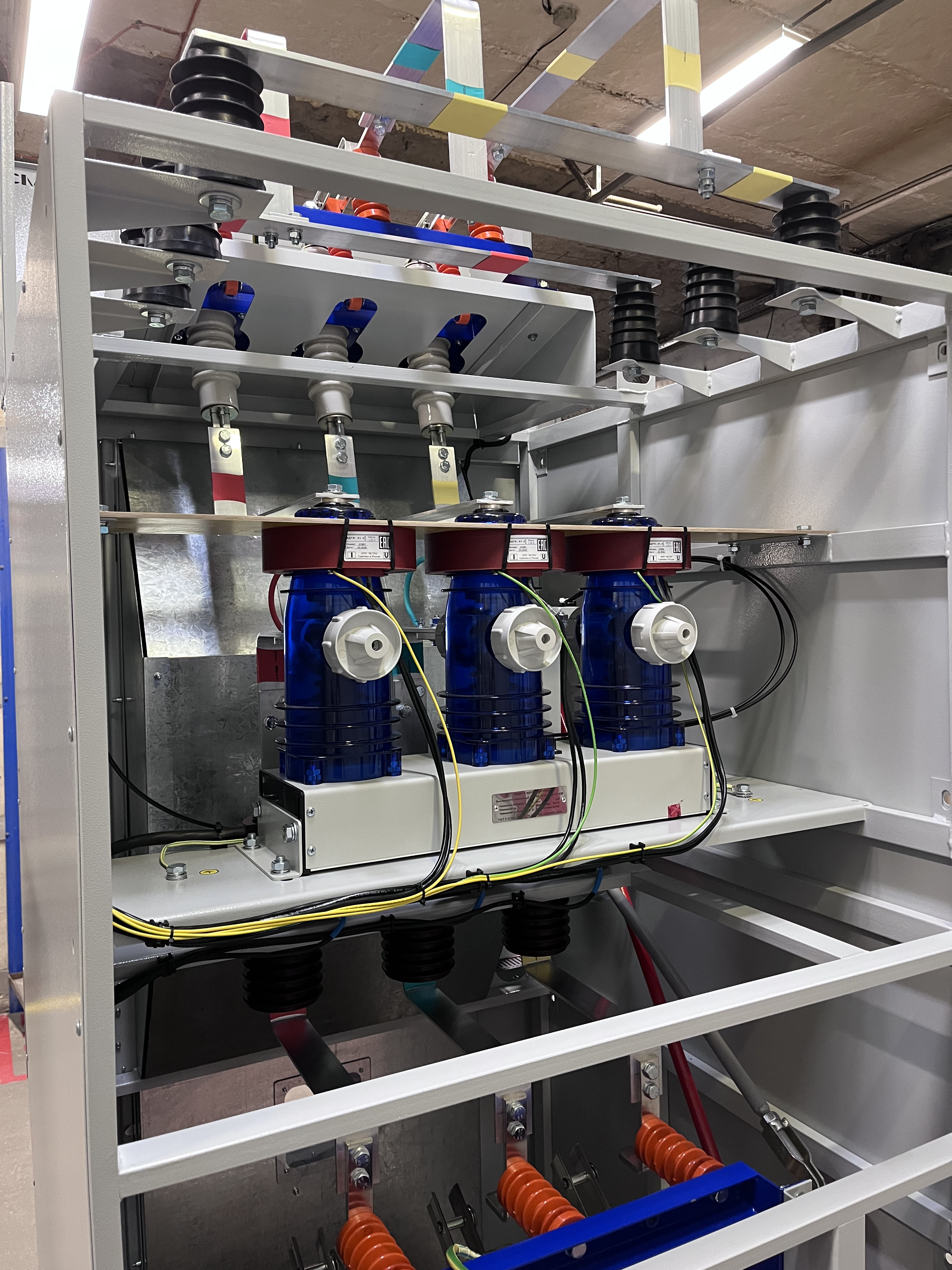

Конструкция корпуса КСО предусматривает разделение отсеков на отсек сборных шин, вакуумного выключателя, подключения кабеля и отсек РЗиА.
Выкатной элемент
Выкатной элемент – это аппаратная тележка, на которой, в зависимости от функционального назначения камеры КСО, может быть установлено различное оборудование. Выкатной элемент может находиться в трех положениях:
- Рабочее положение: шторочный механизм открыт, контакты главной цепи КСО и выкатного элемента соединены.
- Контрольное положение: шторочный механизм открыт, контакты главной цепи КСО и выкатного элемента разъединены.
- Ремонтное положение: шторочный механизм закрыт, контакты главной цепи КСО и выкатного элемента разъединены.
Заземлитель
Заземлитель состоит из трех подвижных контактов на общем вращающемся валу управления, установленном на опорных основаниях из листового металла. Подвижные контакты занимают два положения: включенное и отключенное, визуально контролируемые через смотровое окно двери отсека кабельных присоединений. Механизм привода заземлителя передает вращательное движение от вала привода на вал управления.
Шторочный механизм
Шторочный механизм защищает персонал от поражения электрическим током при проведении работ внутри отсека выкатного элемента без снятия напряжения со сборных шин или ввода. При отсутствии выкатного элемента или его нахождении в контрольном положении шторки перекрывают отверстия проходных изоляторов. Шторки двигаются по направляющим и закрываются под действием силы тяжести для обеспечения безопасности.
Устройства дуговой защиты
Система клапанов сброса давления и устройства дуговой защиты с датчиками, реагирующими на световое излучение, защищают персонал от поражения электрической дугой. Клапаны открываются при воздействии давления, а датчики устанавливаются в каждом отсеке КСО для контроля всего объема.
Цепи РЗиА, учета и телемеханики
Устройства РЗиА в КСО осуществляют необходимые виды защит присоединений 6(10) кВ, используя только цифровые устройства. Тип устройства определяется по опросному листу. В КСО устанавливаются счётчики активно-реактивной электроэнергии и устройства для подключения к системе телемеханики.
Условия эксплуатации
КСО 298 в Челябинске используются в помещениях круглый год и имеют следующие параметры стойкости к внешним воздействиям:
- Температура окружающего воздуха: от -45 до +40 °С.
- Высота над уровнем моря: не более 1000 м.
- Влажность: 75 % при температуре +15 °С.
- Атмосферное давление: от 86,6 до 106,7 кПа.
- Тип атмосферы по ГОСТ 15150: II (промышленная).
- Невзрывоопасная окружающая среда без агрессивных газов.
- Сейсмостойкость по ГОСТ 17516.1: до 9 баллов по шкале MSK-64.
Транспортировка
КСО упаковываются в воздушно-пузырчатую пленку или термоусадочную пленку. Транспортировка возможна железнодорожным, автомобильным или речным транспортом.
Преимущества
- Усиленная безопасность обслуживания: Корпус КСО-298 разделен на функциональные отсеки, обеспечивая максимальную безопасность персонала.
- Универсальность: Возможность применения комплектующих от различных поставщиков.
- Уникальная конструкция: Удобное расположение клеммного ряда и использование уникального разъединителя РВМ.
- Компактность: Уменьшенные габаритные размеры по сравнению с аналогами.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6; 10 |
| Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ | 7,2; 12 |
| Номинальный ток главных цепей, А | 630; 1000; |
| Номинальный ток отключения камеры с вакуумным выключателем, кА | 20; 31,5 |
| Ток термической стойкости (3с), | 20; 31,5 |
Номинальное напряжение вспомогательных цепей, В:
|
220 100 36 |
