В рамках проекта:
При составлении технического задания Заказчику предложены технические рекомендации, которые были приняты.

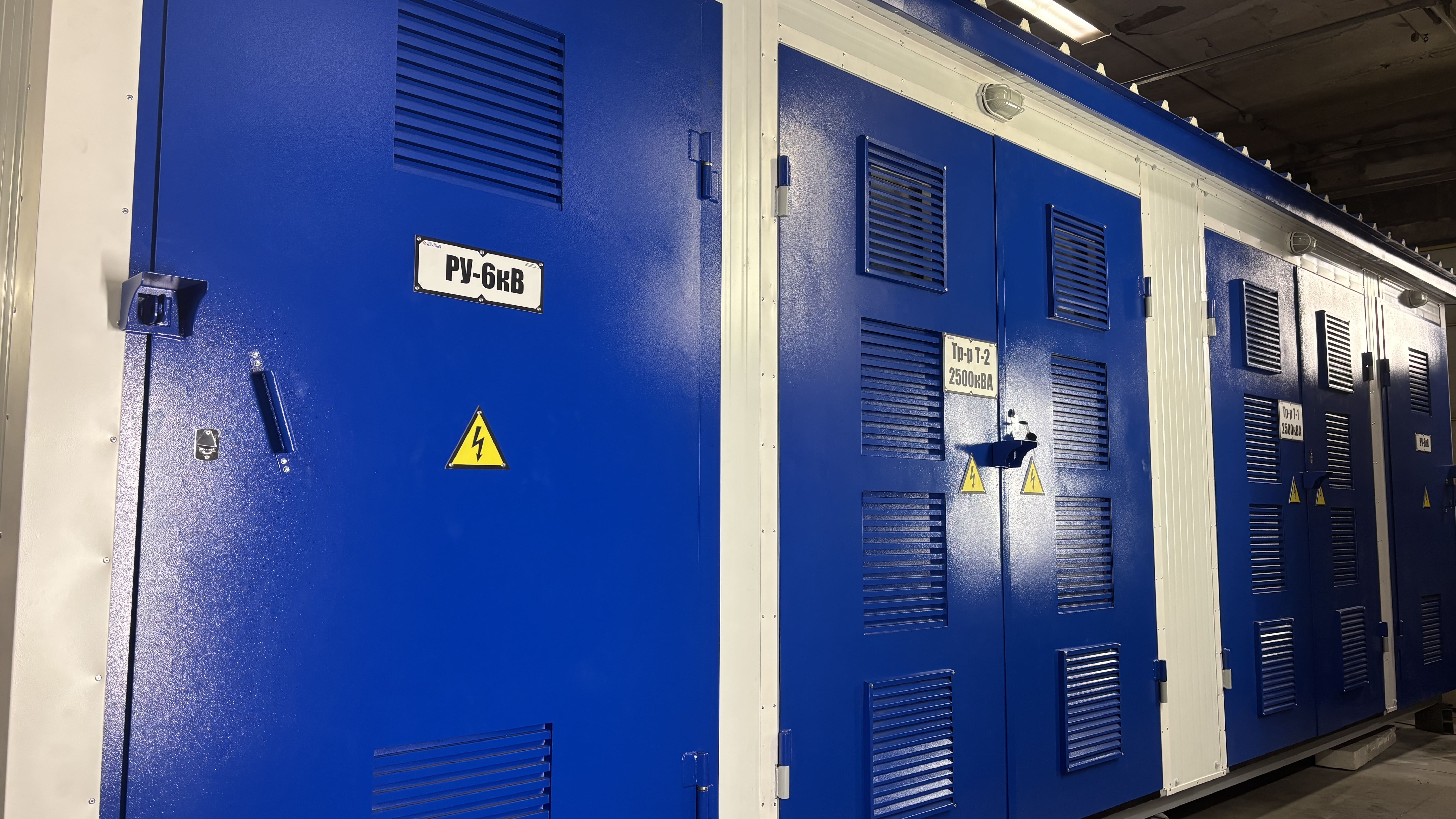

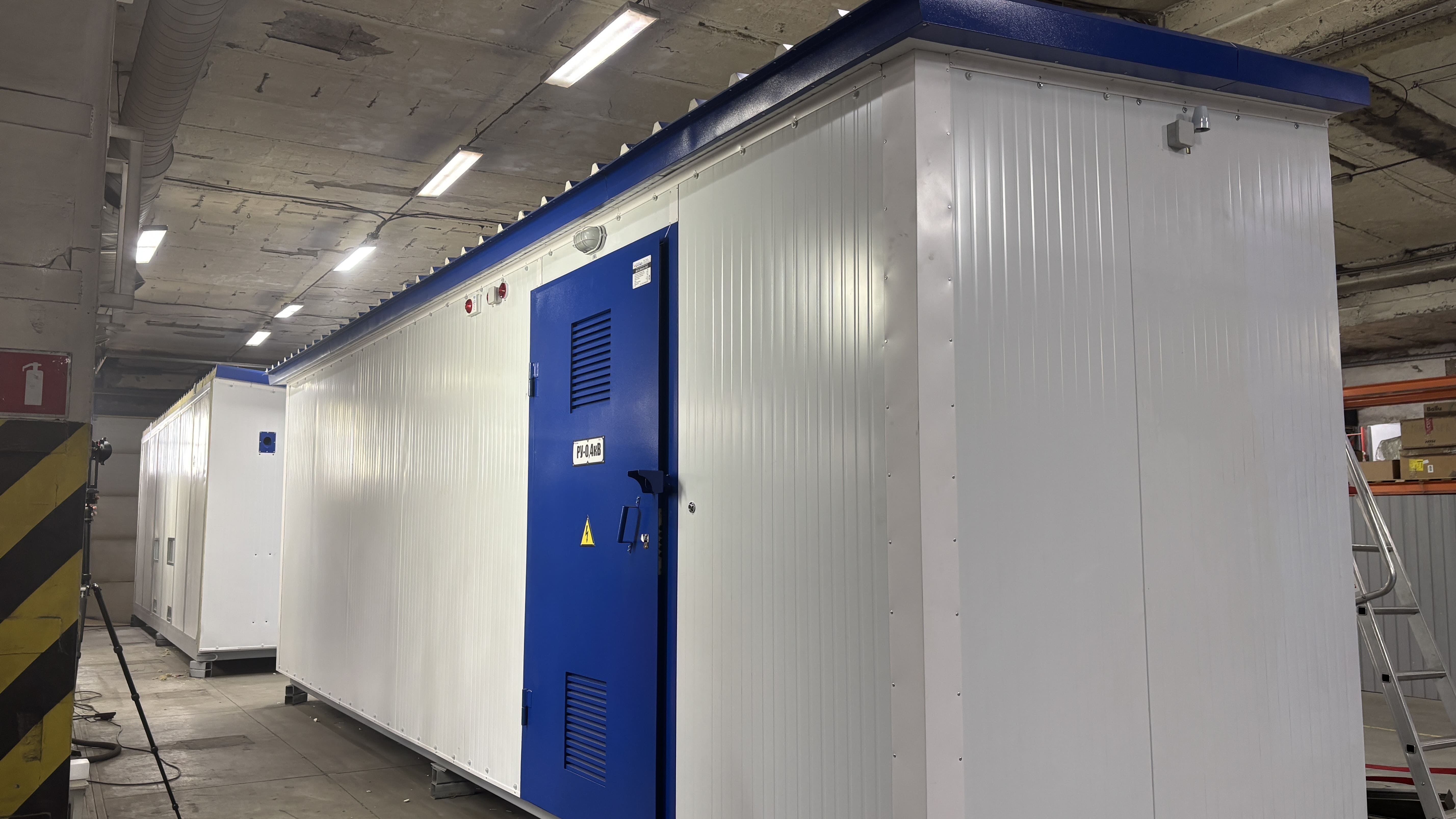

Выполнено изготовление и поставка двухблочной комплектной трансформаторной подстанции наружной установки в блочно-модульном здании из сэндвич-панелей.

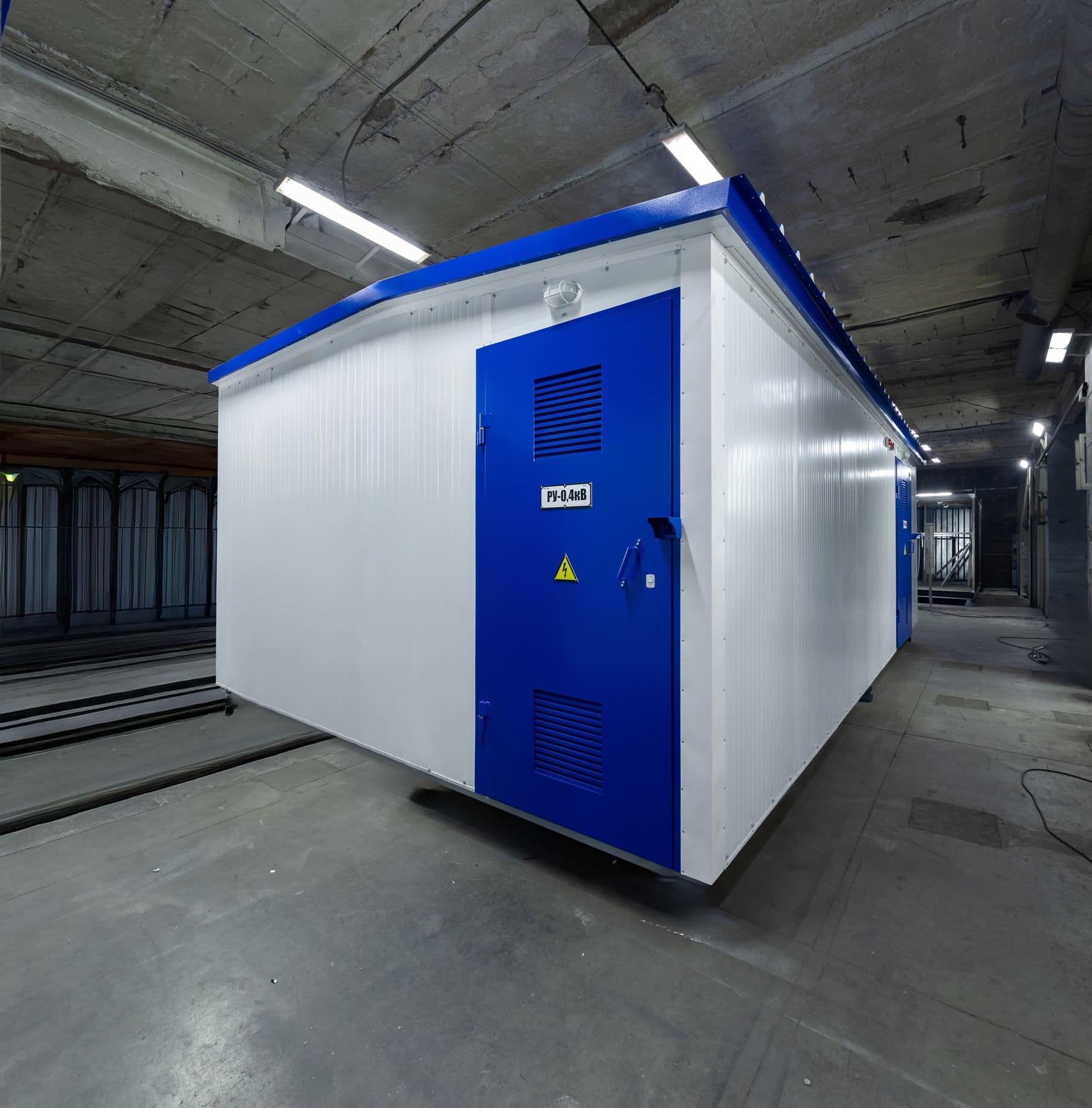

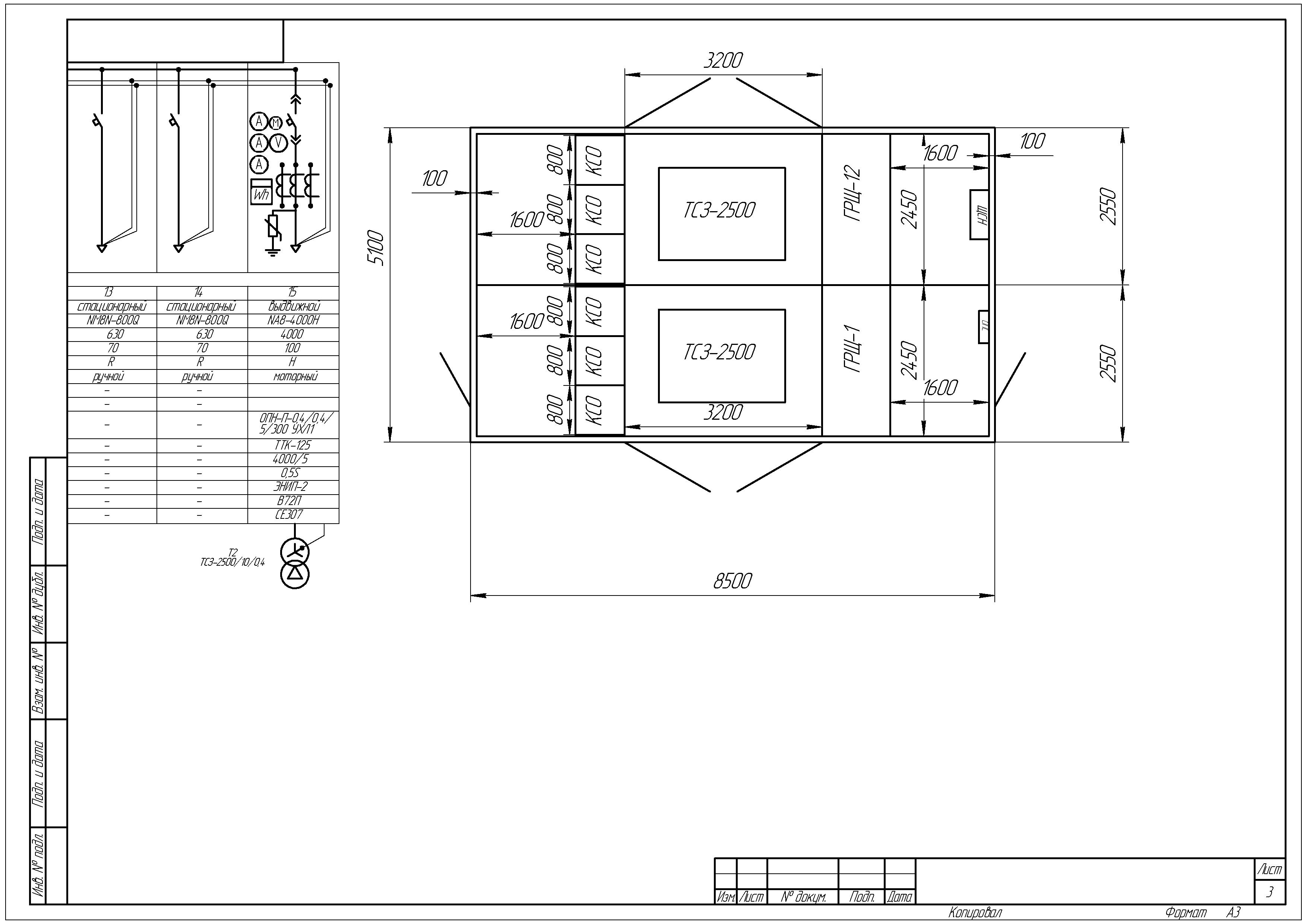

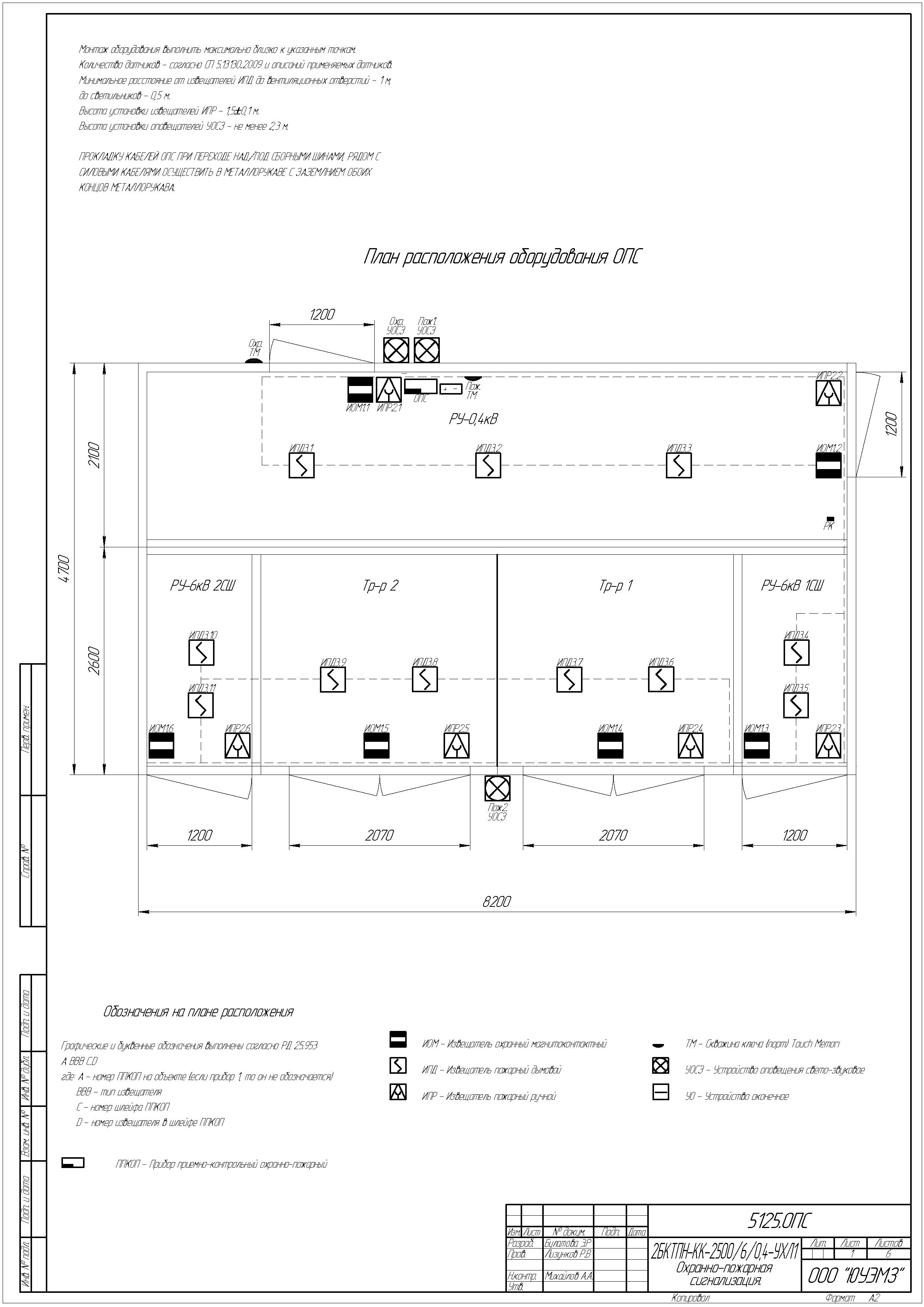

Габариты БКТПН - 8200×4480×3100 мм. Такое исполнение обеспечивает высокую степень заводской готовности, удобство транспортировки и позволяет минимизировать объем работ на объекте при монтаже.
Проект реализован через компанию ООО "ЦКА" (г. Екатеринбург) для Ломоносовского ГОКа и является частью общей системы электроснабжения и автоматизации технологического участка.
Состав оборудования
В состав подстанции входят:
- БМЗ из сэндвич панелей

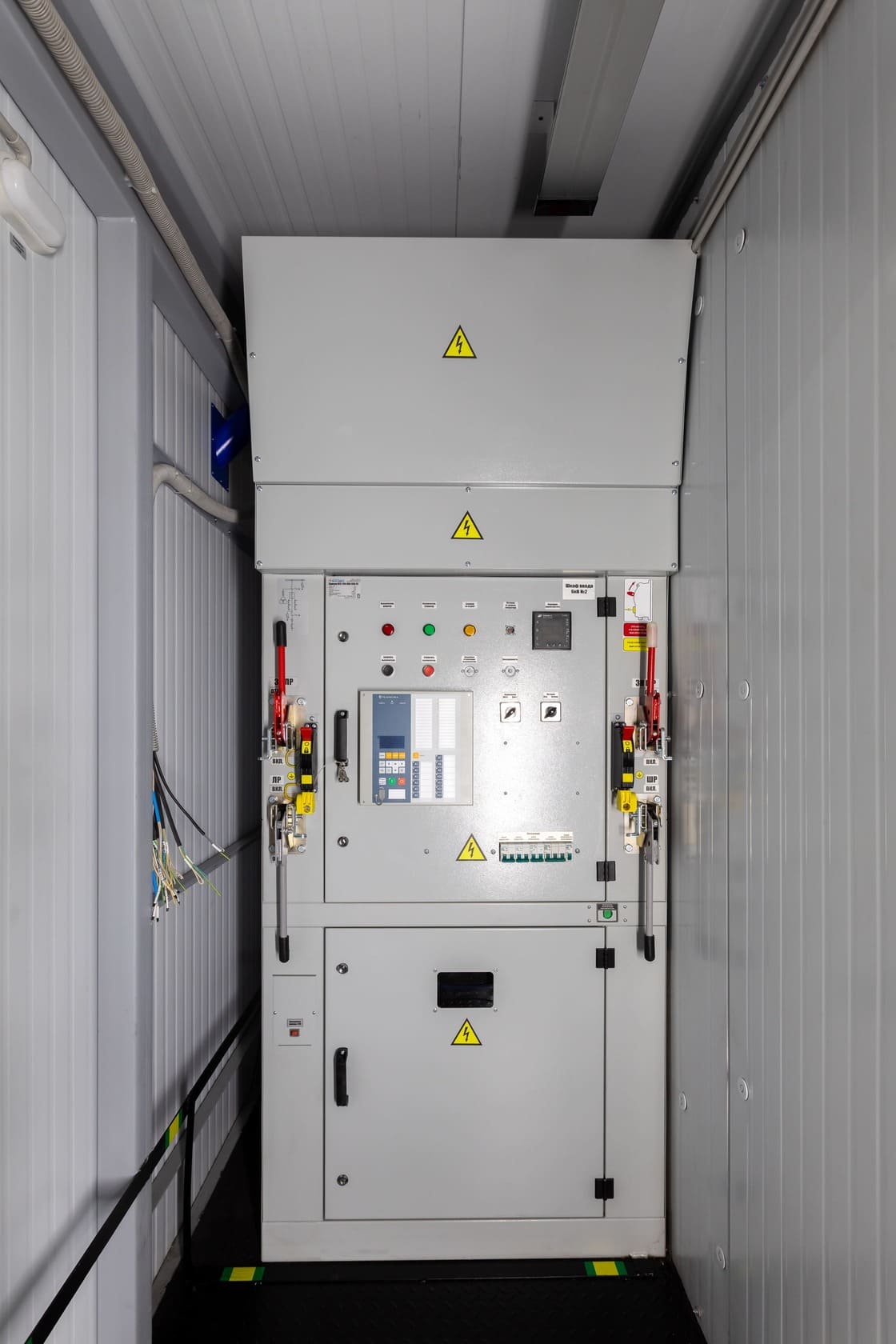

- 2 × камеры КСО-298 (ввод 6 кВ)
- 2 × силовых трансформатора ТСЛ-2500 6/0,4 кВ
- главный распределительный щит 0,4 кВ
- шкаф собственных нужд

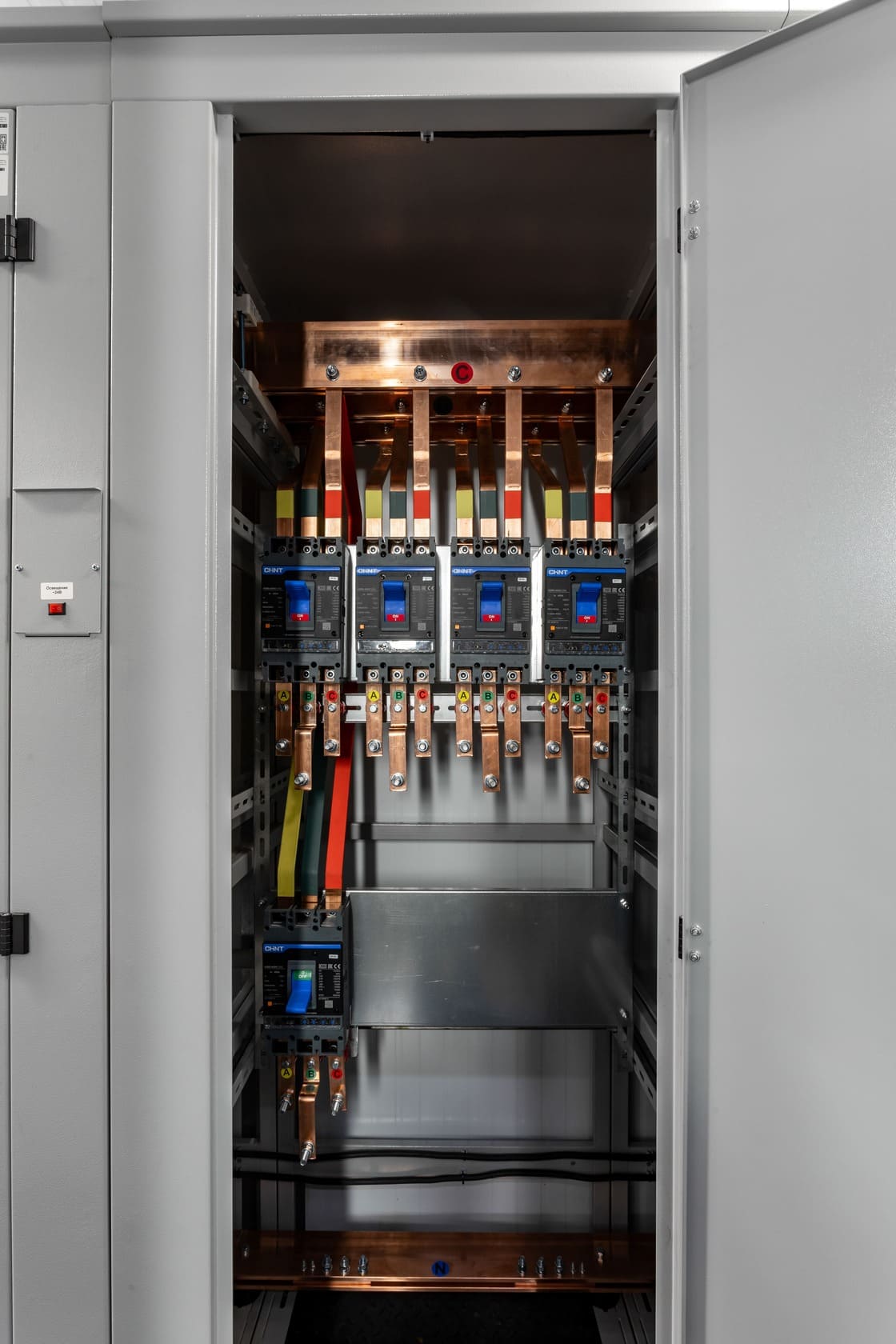

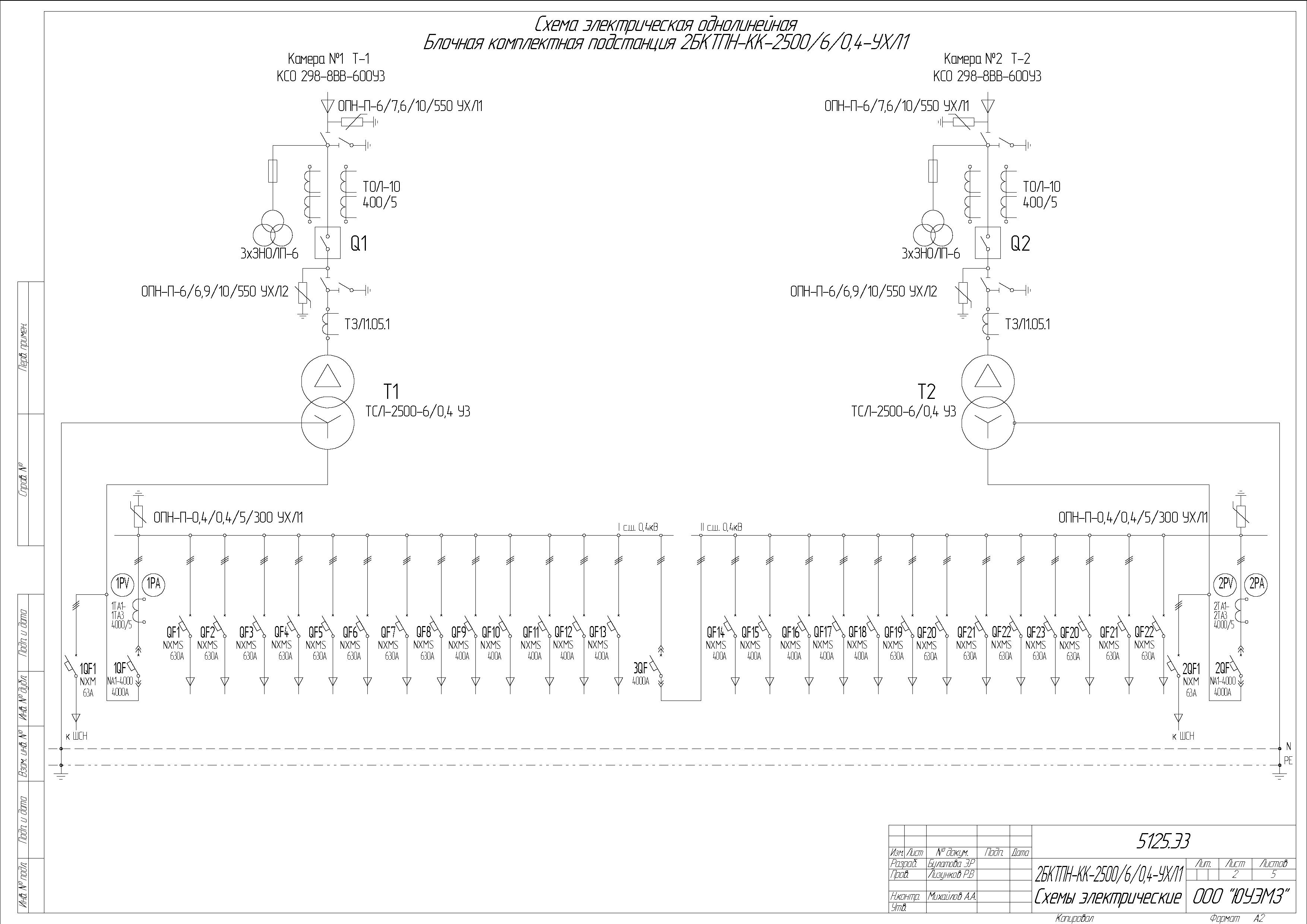

Схема ГРЩ реализована с двумя секциями шин и секционированием, что обеспечивает распределение нагрузки между трансформаторами и повышает надежность электроснабжения за счет возможности резервирования. Выполнена на базе панелей ЩО70 (9 штук): вводные (2 шт.), секционная (1шт.), отходящих линий (по 3 шт в каждой секции).
Технические решения

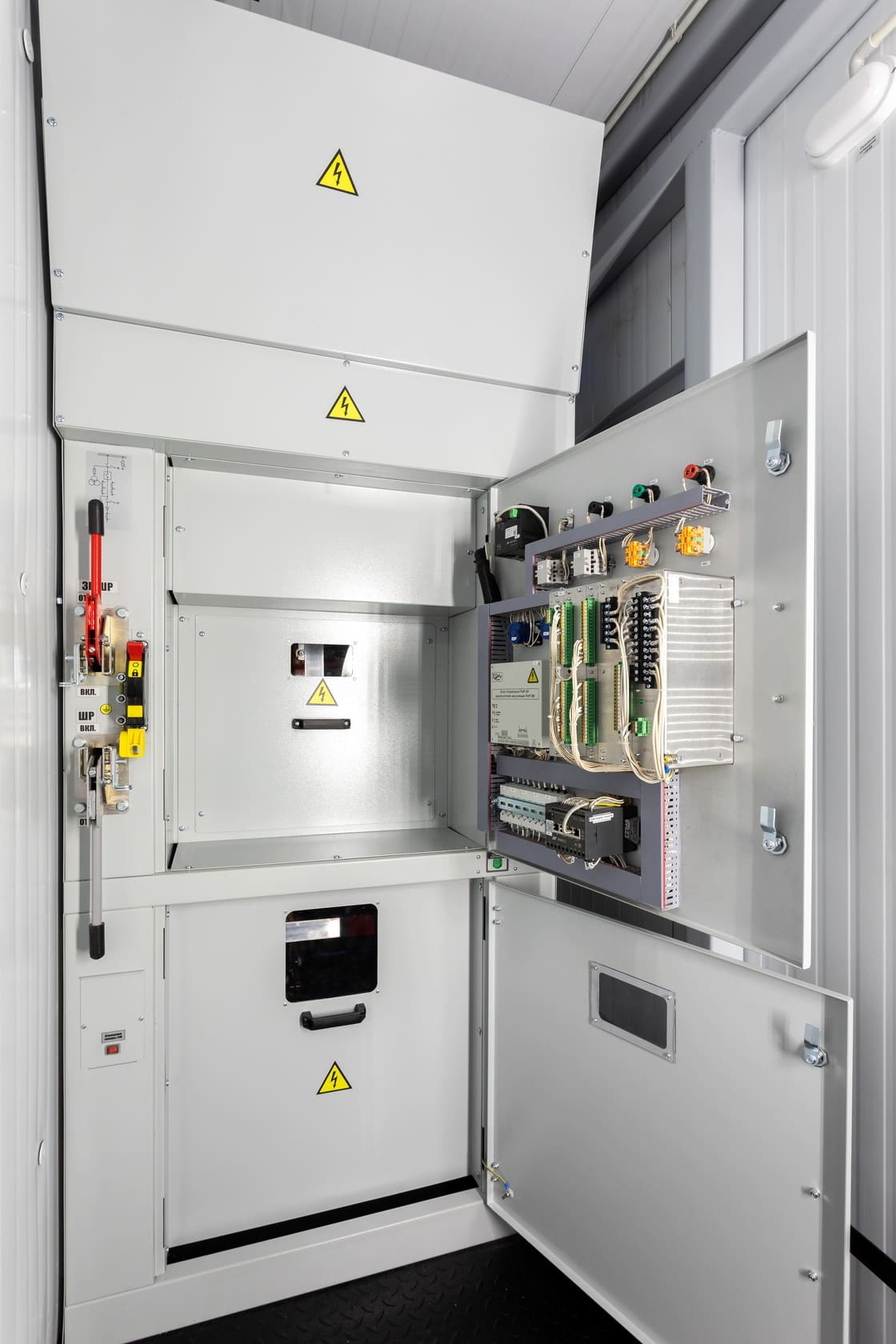

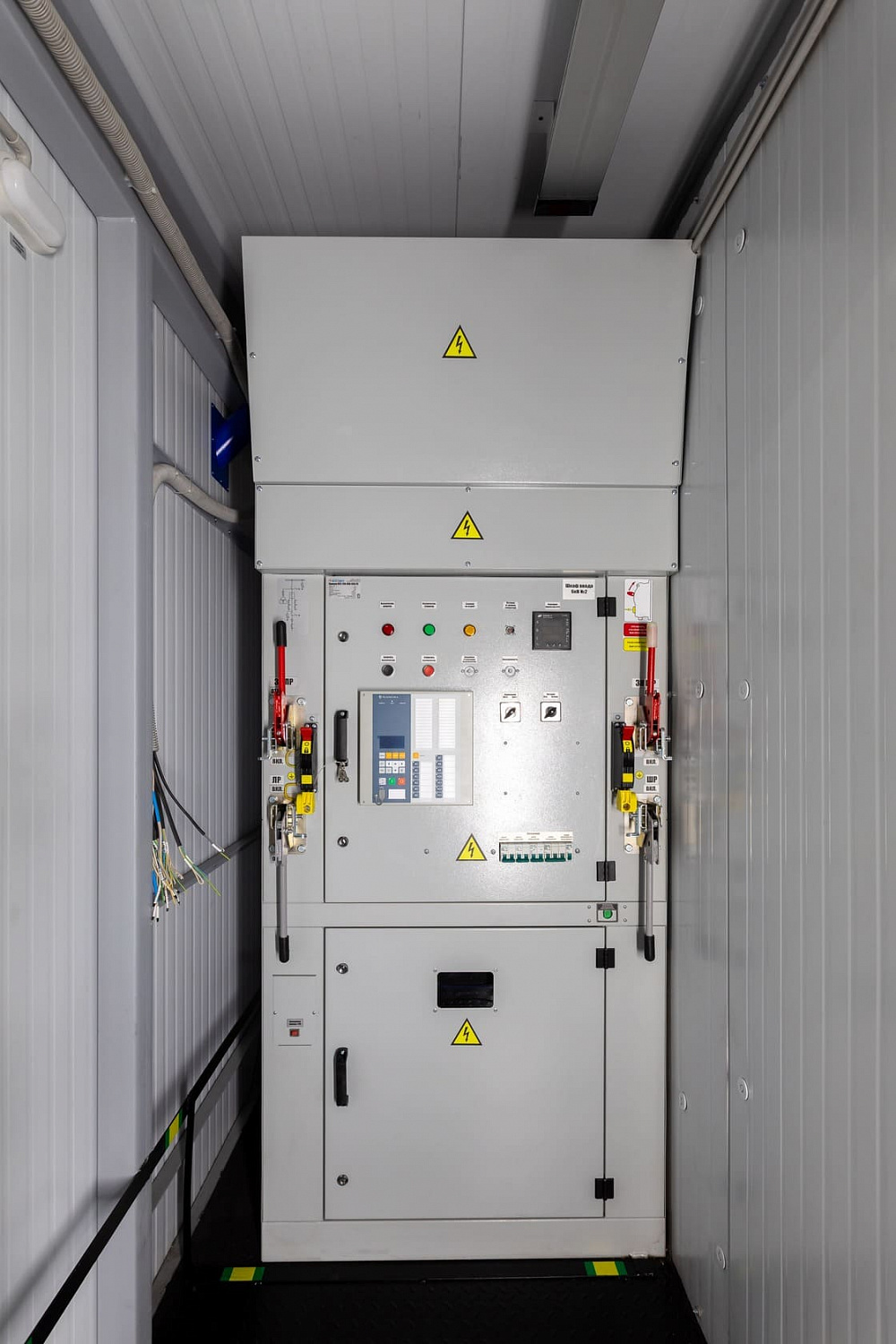

Высоковольтная часть подстанции выполнена на базе камер КСО-298 с применением вакуумных выключателей РиМ ВВ-10-20/1000-У2 и микропроцессорных устройств релейной защиты ТОР-200. Принятые решения обеспечивают надежную коммутацию и защиту оборудования на стороне 6 кВ.
Низковольтная часть реализована на оборудовании производства CHINT:

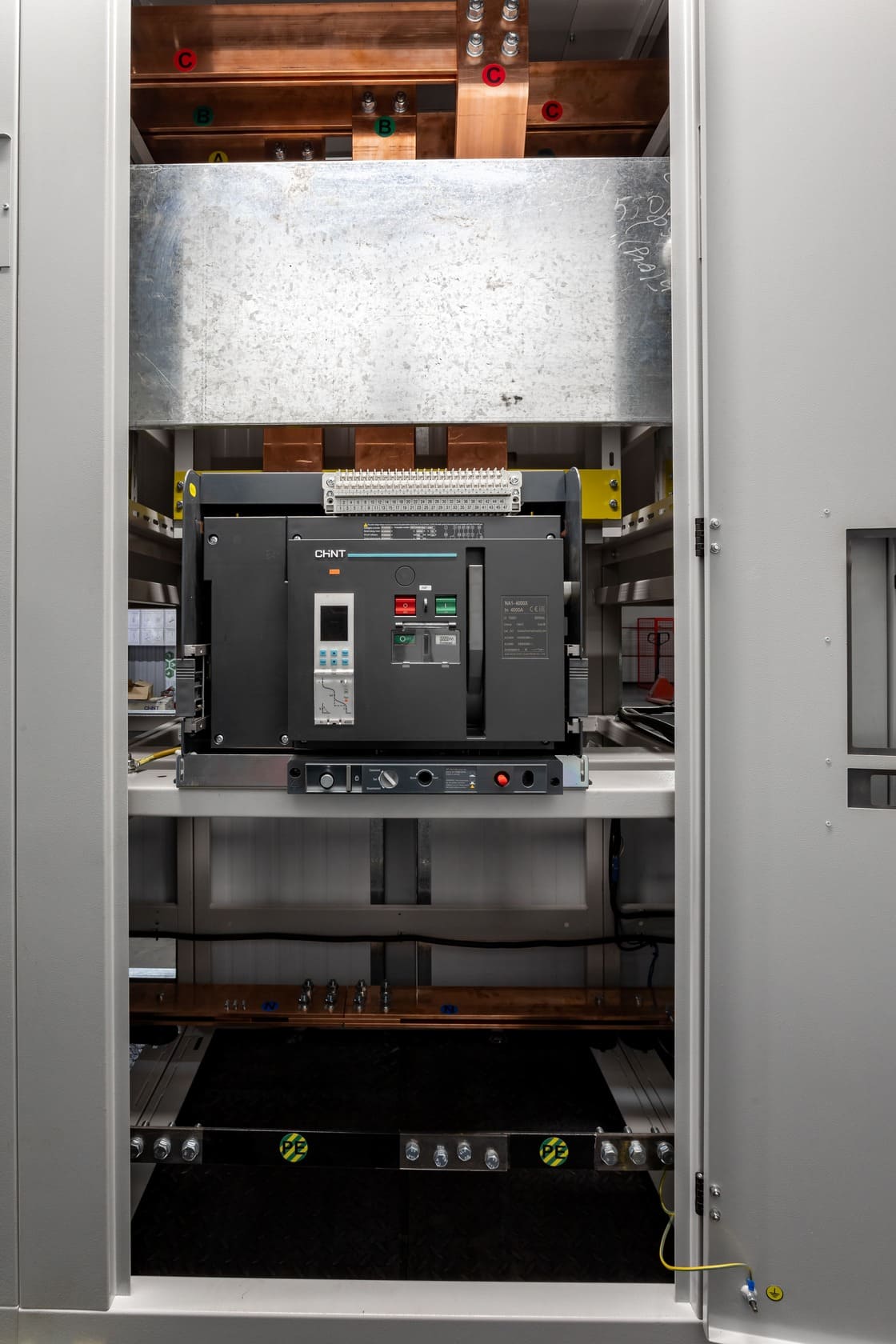

- вводной аппарат — выкатной воздушный автоматический выключатель NA1-4000 (4000 А, 80 кА)
- отходящие линии — автоматические выключатели серии NXM (630 А, 400 А, 63 А)
В конструкции ГРЩ применена медная ошиновка, обеспечивающая стабильную работу при расчетных токовых нагрузках и надежность эксплуатации.
Южно-Уральский электромеханический завод является официальным промышленным партнёром ООО «Чинт Электрик», что обеспечивает корректный подбор оборудования, применение оригинальных изделий и возможность получения технической поддержки производителя.
Проектирование и расчёты
На этапе проработки проекта выполнен детальный расчет электрических нагрузок по более чем 50 потребителям.
В расчет были включены основные группы оборудования:
- насосные агрегаты (в том числе электродвигатели мощностью до 132 кВт и 110 кВт)
- насосы откачки и дренажные системы
- технологические приводы (включая приводы граблин и механизмов подъема/опускания)
- мостовые краны грузоподъемностью 5 и 10 тонн
- системы собственных нужд и вспомогательное оборудование
Расчёты выполнялись с учетом пусковых токов электродвигателей, коэффициентов спроса и режимов работы технологического оборудования. Полученные данные легли в основу выбора мощности трансформаторов, подбора коммутационного оборудования и настройки защит.
Особенности реализации

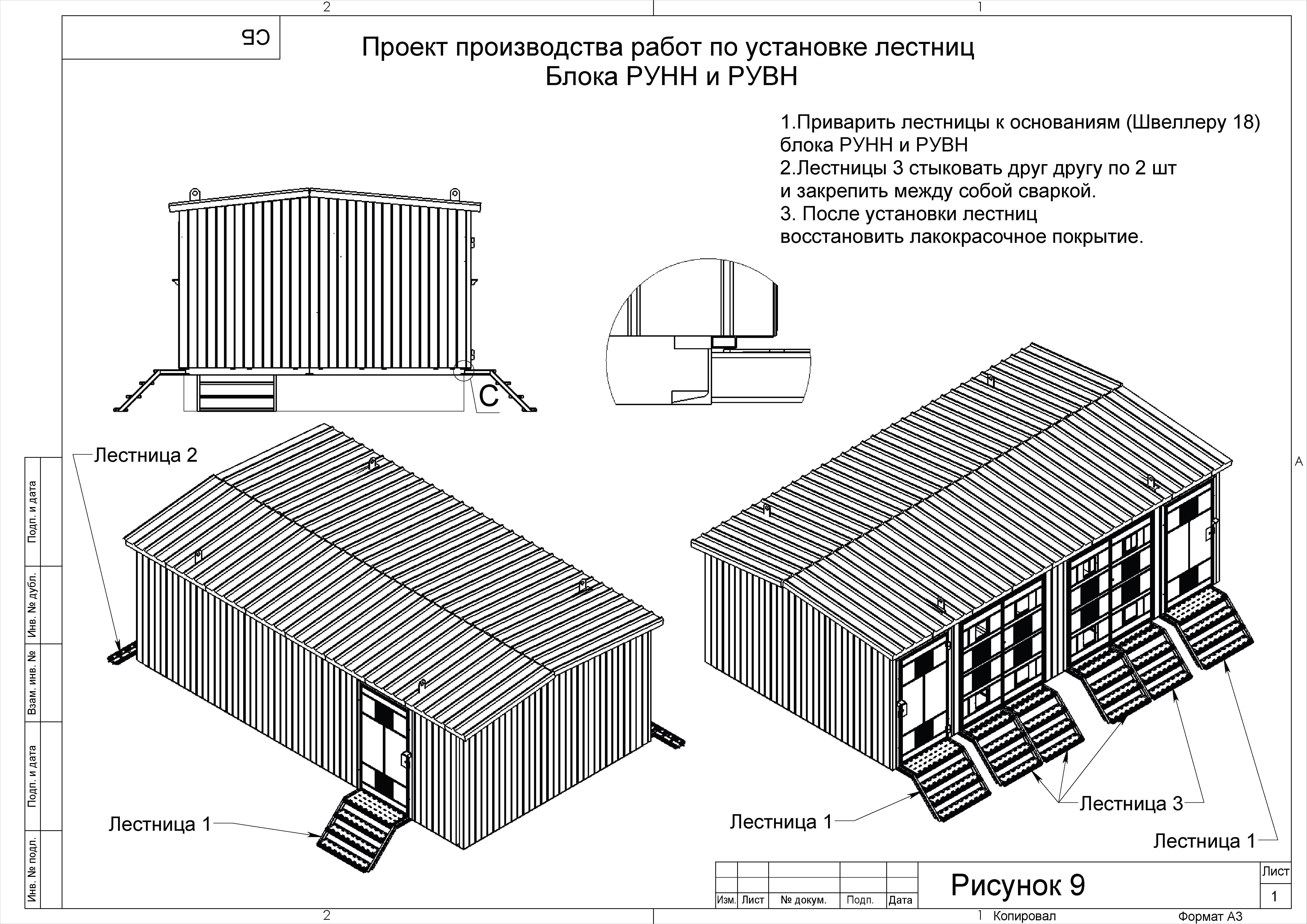

В процессе проработки проекта были приняты конструктивные решения, направленные на соответствие нормативным требованиям и удобство эксплуатации:
- уменьшена ширина блока РУНН
- увеличен габарит блока РУВН для обеспечения нормативного прохода обслуживания 1500 мм (в соответствии с ПУЭ)
- увеличена высота КТП по коньку на 200–250 мм для размещения оборудования
Дополнительно проработаны вопросы транспортировки с учетом габаритов блоков и массы оборудования, включая размещение трансформаторов.
Система мониторинга
В составе подстанции применено устройство ЭНИП с поддержкой протокола МЭК 61850 (модификация М1).
Подключение осуществляется по сети Ethernet.
В связи с отсутствием необходимости телеуправления выбрана модификация с увеличенным количеством дискретных входов (8 входов), что позволяет контролировать состояние оборудования, включая положение коммутационных аппаратов.
Изменения в ходе проекта
В процессе реализации проекта по инициативе заказчика были внесены изменения:
- заменены автоматические выключатели на отходящих линиях на аппараты с микропроцессорными расцепителями
Изменения были внесены до закупки оборудования, что позволило корректно обновить состав поставки без влияния на сроки реализации проекта. Дополнительные затраты были согласованы и оплачены заказчиком.
Уровень шума
В рамках проекта выполнена оценка уровня шума оборудования:
- вентиляторы — порядка 72 дБ
- трансформаторы — порядка 68 дБ
- суммарный уровень — порядка 75 дБ
Требование заказчика — не более 80 дБ. Принятое решение соответствует требованиям с запасом. При этом указанные значения относятся к уровню шума внутри подстанции, снаружи он дополнительно снижается за счет ограждающих конструкций.
Реализация и результат
В ходе проекта выполнен полный комплекс работ:
- предварительные расчёты
- разработка технических решений
- подготовка схем и чертежей
- сопровождение проектной организации (включая РЗА и вторичные цепи)
После изготовления оборудования заказчик выполнил приемку на производственной площадке. Подстанция была отгружена и передана конечному заказчику.
По итогам реализации проекта оборудование соответствует заявленным требованиям, заказчик подтвердил удовлетворенность результатом.Представляем вашему внимаю наш обзор комплектной трансформаторной подстанции
