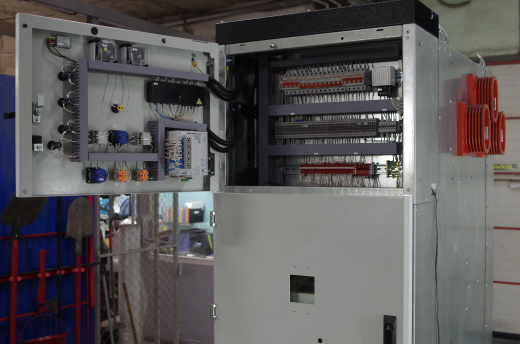

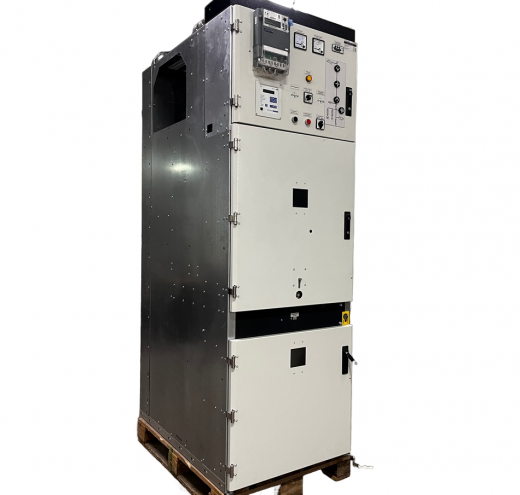

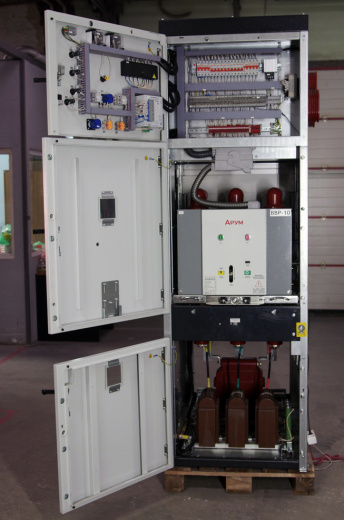

Комплектные распределительные устройства (КРУ) – это составные части распределительных устройств (РУ), рассчитанные на прием и распределение электрической энергии.

Подробности

Безопасность Системами заземления, блокировок и защитных устройств

Гарантия качества Весь товар сертифицирован

Доставка Доставка в любой регион РФ и страны СНГ

Комплектные распределительные устройства серии КРУ в Челябинске применяются в системах с заземленной (посредством дугогасящего реактора) или с изолированной нейтралью. КРУ служат составной частью электрических установок трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ.

Оборудование предназначено для использования при умеренном климате. Согласно ГОСТ 15150, категория размещения 3.

Технические характеристики

Наименование параметра	Значение параметра
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6; 10
Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ	7,2; 12
Номинальный ток главных цепей, А	630; 1000; 1600; 2000; 2500; 3150

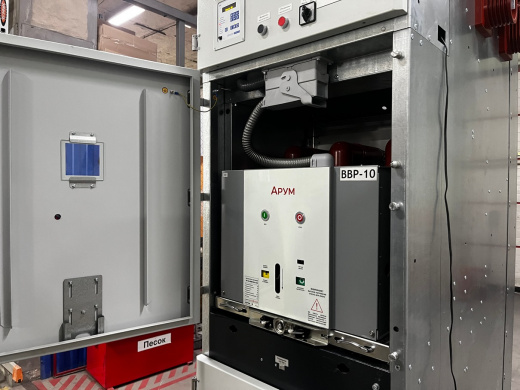

Номинальный ток отключения ячеек с вакуумным выключателем, кА	20; 31,5
Ток электродинамической стойкости ячеек с вакуумным выключателем, кА*	32; 51; 64
Номинальное напряжение вспомогательных цепей, В: · цепи защиты, управления и сигнализации переменного, постоянного тока · цепи измерительных трансформаторов напряжения · освещения	220 100 36
