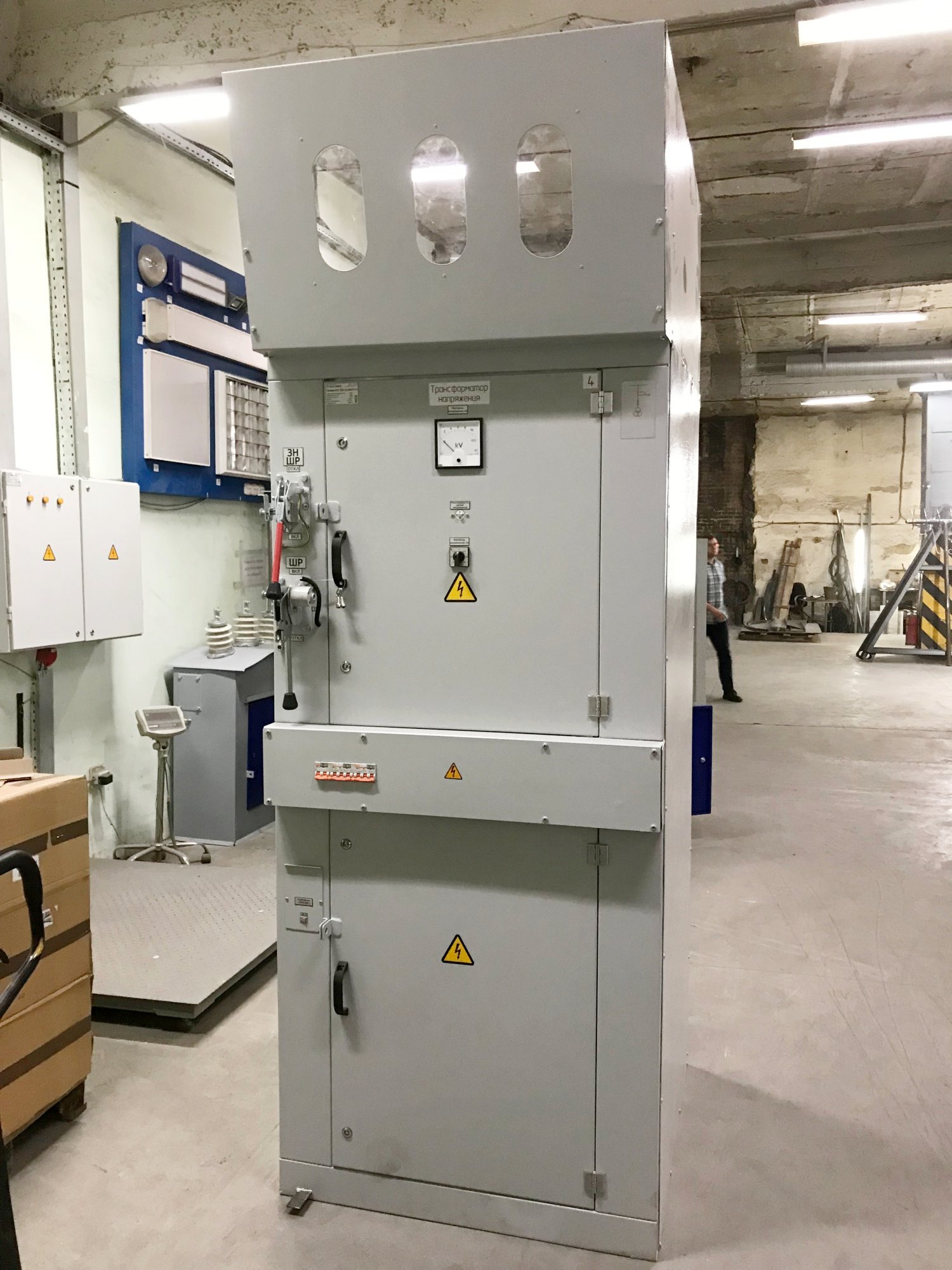

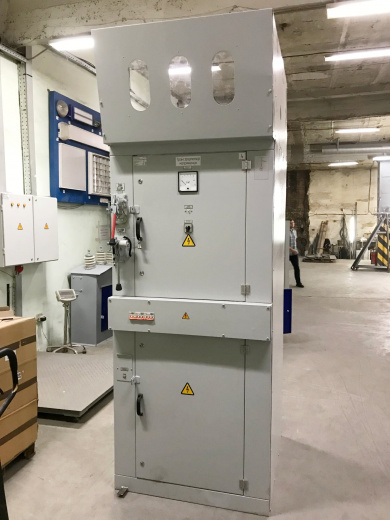

Камера КСО-292 представляет собой высоковольтное электротехническое устройство, предназначенное для работы в трехфазных электрических системах переменного тока с напряжением 6 и 10 кВ. Она используется как часть распределительных устройств для приема, распределения и контроля электроэнергии.
Конструкция и особенности КСО-292
Камера КСО-292 изготавливается из металлоконструкции, состоящей из листовых гнутых профилей. Производственный процесс начинается с конструкторского проектирования, после чего детали корпуса изготавливаются с использованием лазерной резки и гибки в Челябинске. Затем следует сварка и подготовка поверхности корпуса перед порошковой покраской. Толщина металла корпуса варьируется в пределах от 1 до 5 мм, что обеспечивает необходимую прочность и защиту оборудования внутри камеры.

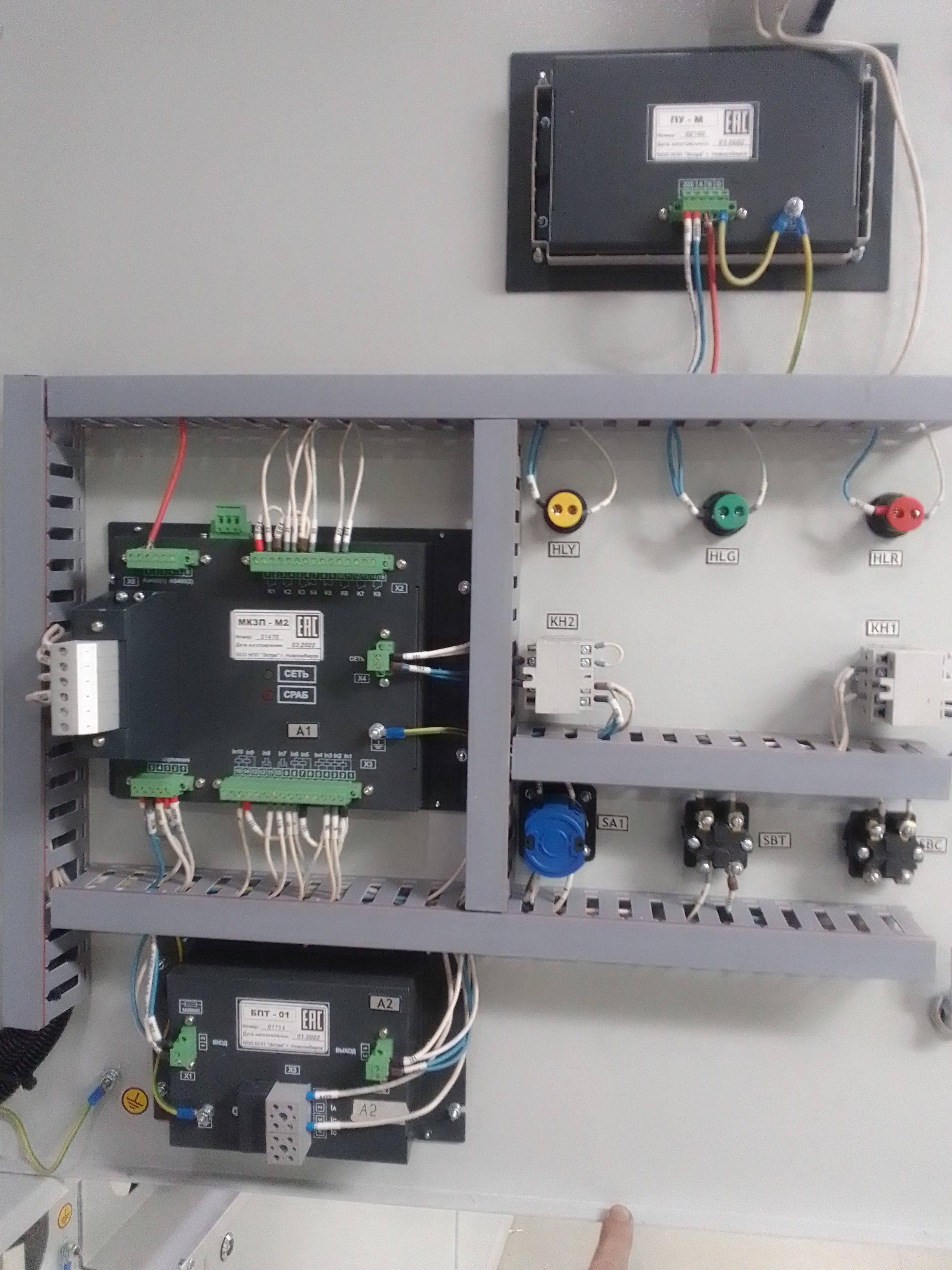

Внутри камеры размещается аппаратура главных и вспомогательных электрических цепей, включая реле защиты, управления, сигнализации и приборы учета и измерения. Они располагаются как в отсеке РЗА, так и на фасадной и внутренней сторонах двери камеры, обеспечивая удобный доступ для обслуживания и монтажа.
КСО-292 предусматривает отделение отсека с аппаратурой вспомогательных цепей от высоковольтного оборудования. Возможно разделение отсеков кабельной сборки и отсека вакуумного выключателя стационарной металлической перегородкой в зависимости от конструкции и модификации камеры. Внутреннее освещение камеры осуществляется от напряжения 36 В.
Блокировки и безопасность
Для предотвращения ошибок и обеспечения безопасности во время эксплуатации в КСО-292 внедрены различные блокировки:
- Блокировка, исключающая включение и отключение линейных и шинных разъединителей при активированном высоковольтном выключателе.
- Блокировка, не позволяющая включать заземляющие ножи при поднятых рабочих ножах разъединителя.
- Блокировка, запрещающая включение разъединителей при поднятых заземляющих ножах.
- Электромагнитные и механические блокировки приводов разъединителей для обеспечения правильной последовательности операций.
Условия эксплуатации
КСО-292 предназначены для эксплуатации в помещениях в любое время года и суток. Они обладают высокой стойкостью к внешним воздействующим факторам окружающей среды:
- Рабочая температура окружающего воздуха: от -45 до +40 °C.
- Высота над уровнем моря: не более 1000 м.
- Влажность при температуре +15 °C: до 75 %.
- Атмосферное давление: от 86,6 до 106,7 кПа.
- Стойкость к сейсмическому воздействию: до 9 баллов по шкале MSK-64.
Транспортировка
Для обеспечения безопасности во время транспортировки КСО-292 упаковываются в воздушно-пузырчатую пленку или специальную термоусадочную пленку. Они могут транспортироваться железнодорожным, автомобильным или речным транспортом.
Таким образом, КСО-292 представляют собой надежное и функциональное решение для электротехнических установок в Челябинске, соответствующее высоким стандартам качества и безопасности.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6; 10 |
| Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ | 7,2; 12 |
| Номинальный ток главных цепей, А | 400; 630; 1000;1600; 2000 |
| Номинальный ток отключения камеры с вакуумным выключателем, кА | 20; 31,5 |
| Номинальный ток отключения камеры с выключателем нагрузки, А | 630 |
| Ток термической стойкости (3с), | 20; 31,5 |
Номинальное напряжение вспомогательных цепей, В:
|
220 100 36 |
