В 2022 году Южно-Уральский электромеханический завод реализовал один из самых необычных и интересных проектов — изготовление комплектно-распределительных устройств КРУ и КРН в учебно-демонстрационном исполнении для проведения государственной итоговой аттестации студентов по специальности «Электроснабжение».
Заказчиком проекта выступил Уральский государственный университет путей сообщения (УрГУПС) — одно из ключевых профильных учебных заведений железнодорожной отрасли России.
Перед предприятием была поставлена нестандартная инженерная задача: изготовить не просто высоковольтные ячейки 6–10 кВ, а полноценные учебные стенды на базе реального промышленного оборудования.
Особенность проекта
- промышленное исполнение;
- полная работоспособность оборудования;
- безопасность;
- визуальная наглядность;
- удобство для обучения;
- демонстрация внутренних узлов и механизмов;
- соответствие задачам колледжа железнодорожного транспорта.
В рамках проекта изготовлены
КРН-IV-10 УХЛ1
Учебное комплектно-распределительное устройство специального исполнения.
КРУ К-IIIУ УХЛ1
Ячейка с выкатным элементом и вакуумным выключателем.
С чего начинался проект
Проект начинался не с типового серийного заказа, а с идеи и первых эскизов будущих учебных стендов.
Основная идея
Студенты должны были не только изучать теорию, но и видеть реальное устройство высоковольтной ячейки:
- расположение оборудования;
- работу блокировок;
- механизмы выкатного элемента;
- вторичные цепи;
- устройства релейной защиты;
- измерительные приборы;
- силовые цепи.
В отличие от обычных учебных макетов, задача проекта заключалась в максимальном приближении учебного процесса к реальной эксплуатации промышленного оборудования.

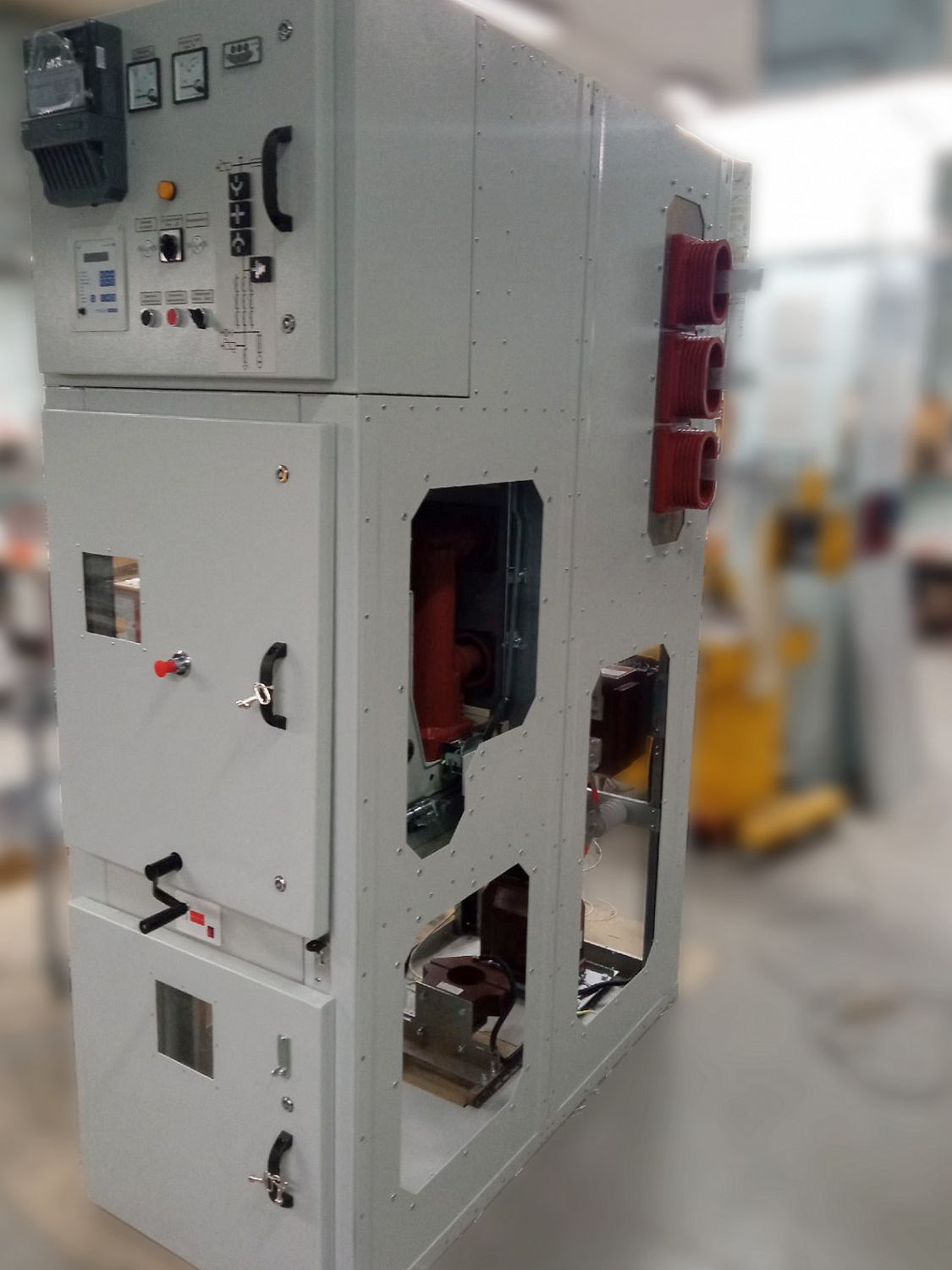

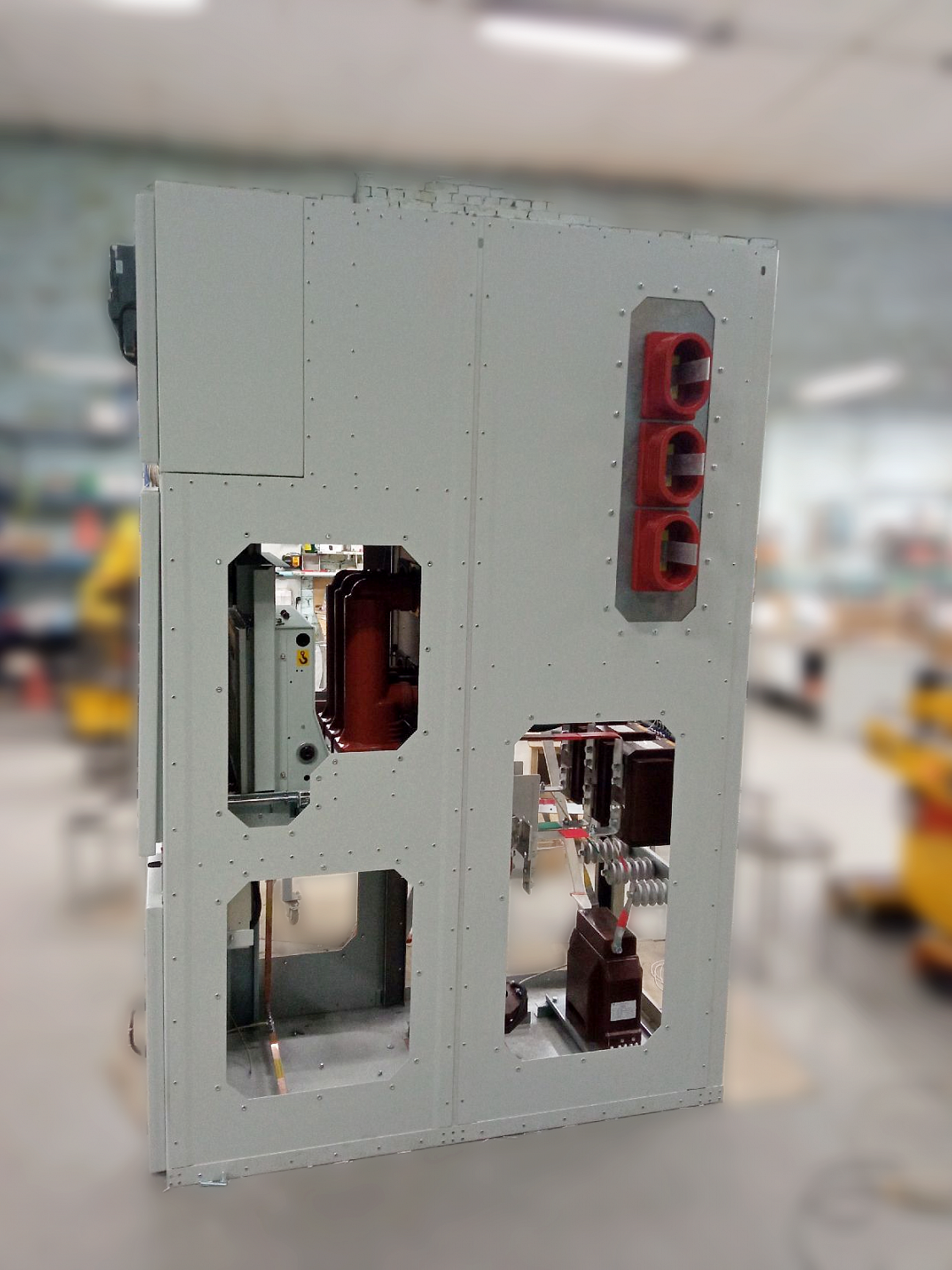

Особенности учебного исполнения
Конструкция ячеек была специально адаптирована под образовательные задачи.
Студенты получили возможность изучать
- внутреннюю компоновку;
- высоковольтные отсеки;
- размещение трансформаторов;
- работу вакуумного выключателя;
- систему блокировок;
- схемы релейной защиты и автоматики.
Для обеспечения безопасности реализованы
- защитные сетки;
- ограничение доступа к опасным зонам;
- механические блокировки;
- безопасная демонстрационная компоновка;
- визуальный контроль работы механизмов.

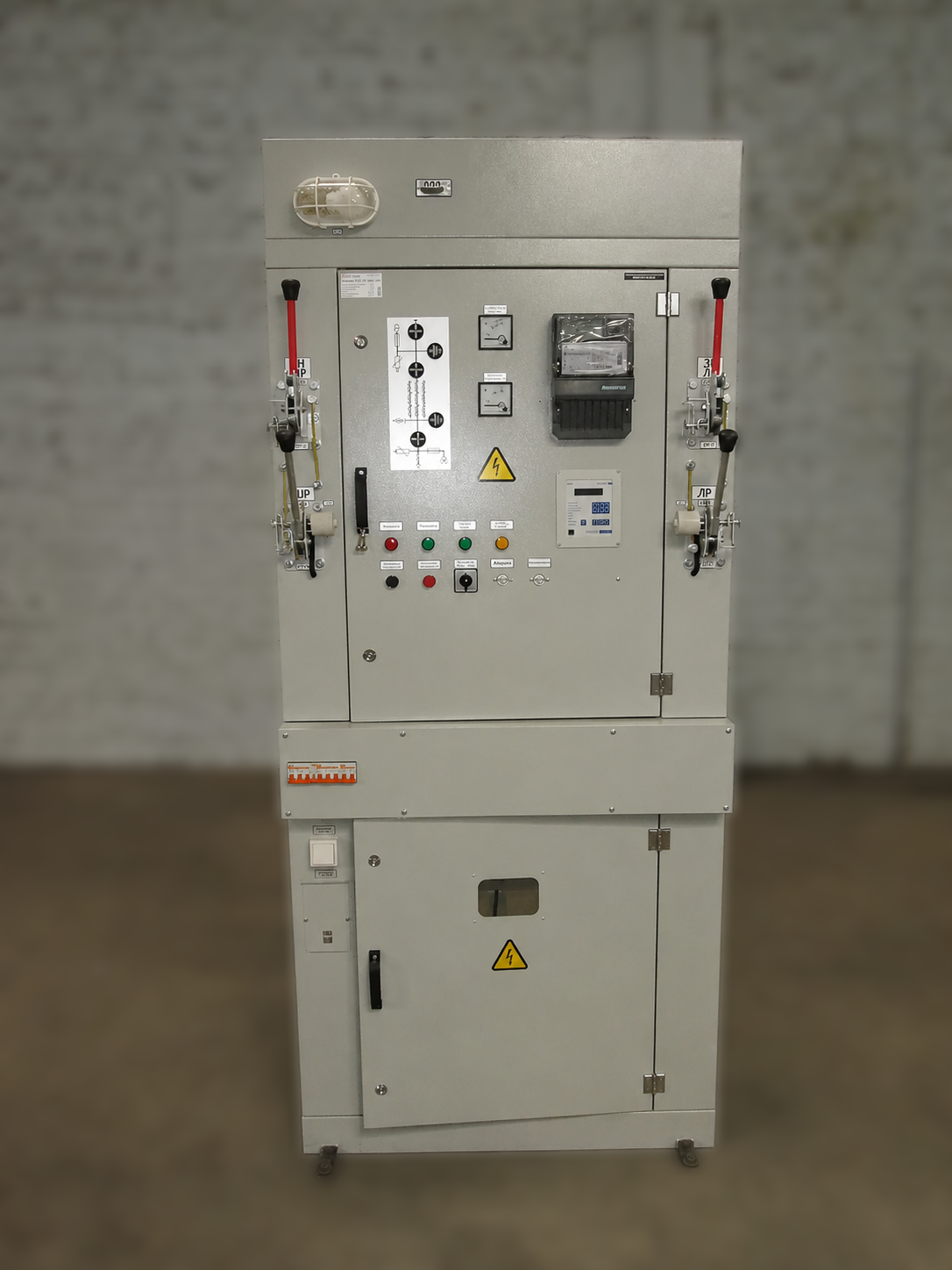

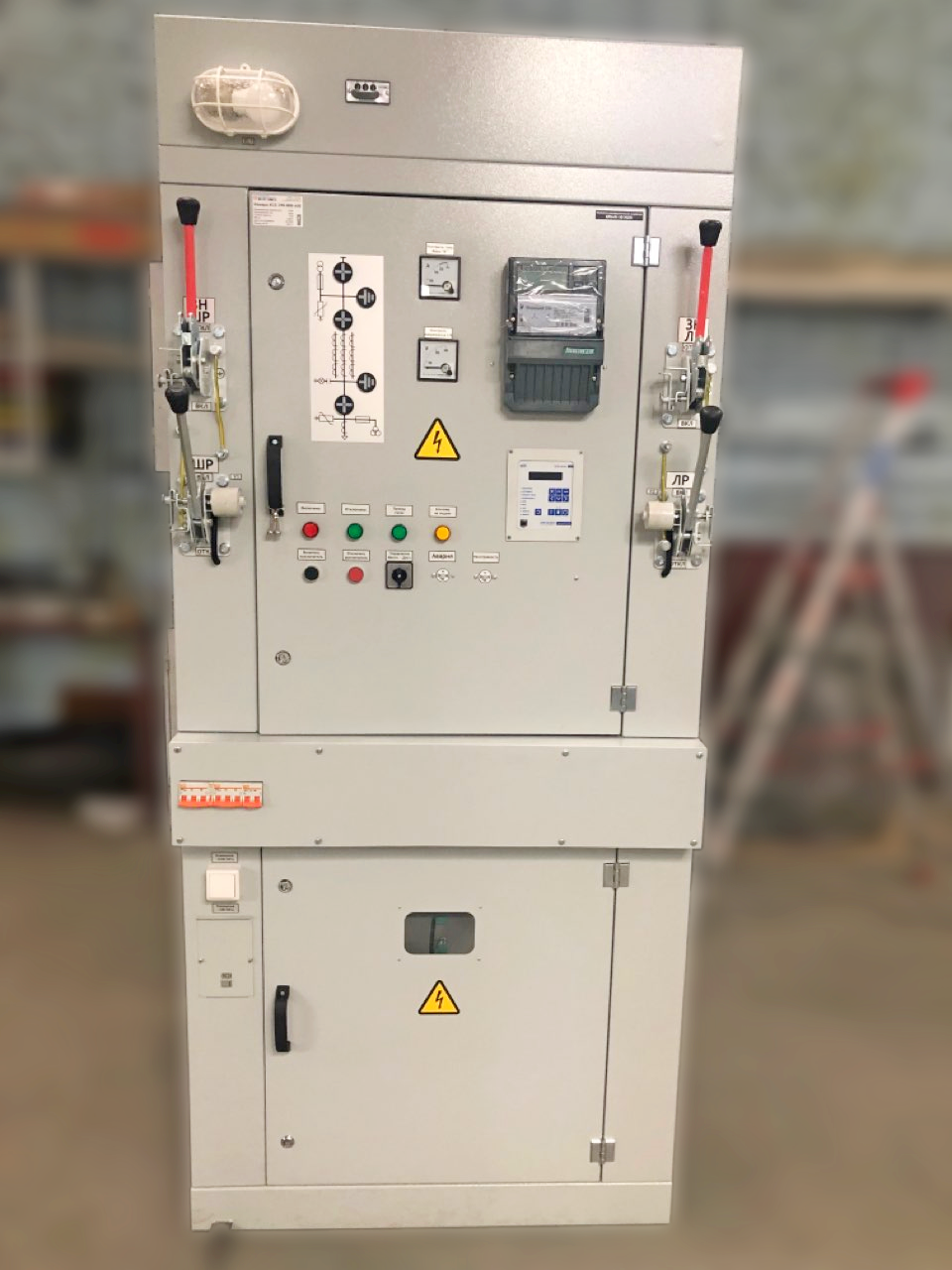

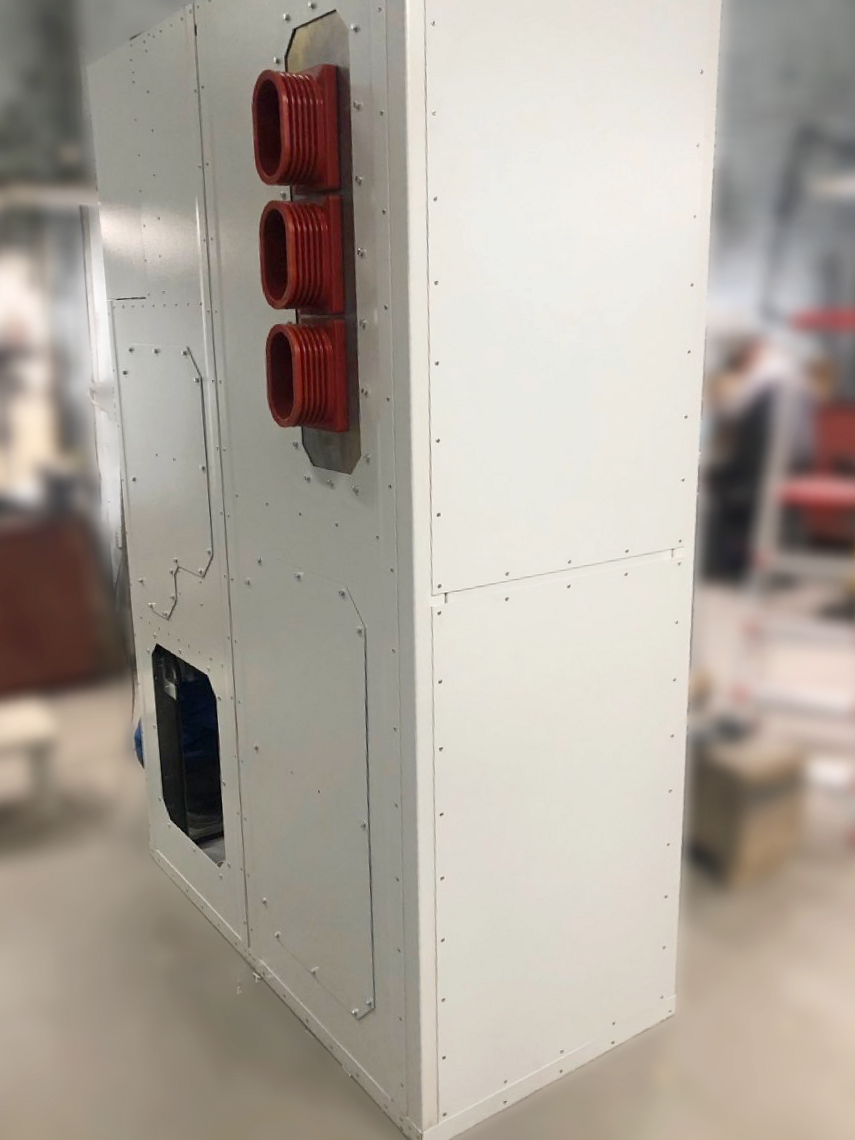

КРН-IV-10 УХЛ1
Одним из изготовленных изделий стала учебная ячейка КРН-IV-10 УХЛ1.
- вакуумный выключатель;
- разъединители;
- трансформаторы тока;
- трансформаторы напряжения;
- трансформатор собственных нужд.
- релейная защита;
- индикация напряжения;
- ограничители перенапряжений;
- система обогрева;
- счетчик электроэнергии.
Особое внимание уделялось тому, чтобы каждый узел был максимально доступен для изучения в процессе обучения.

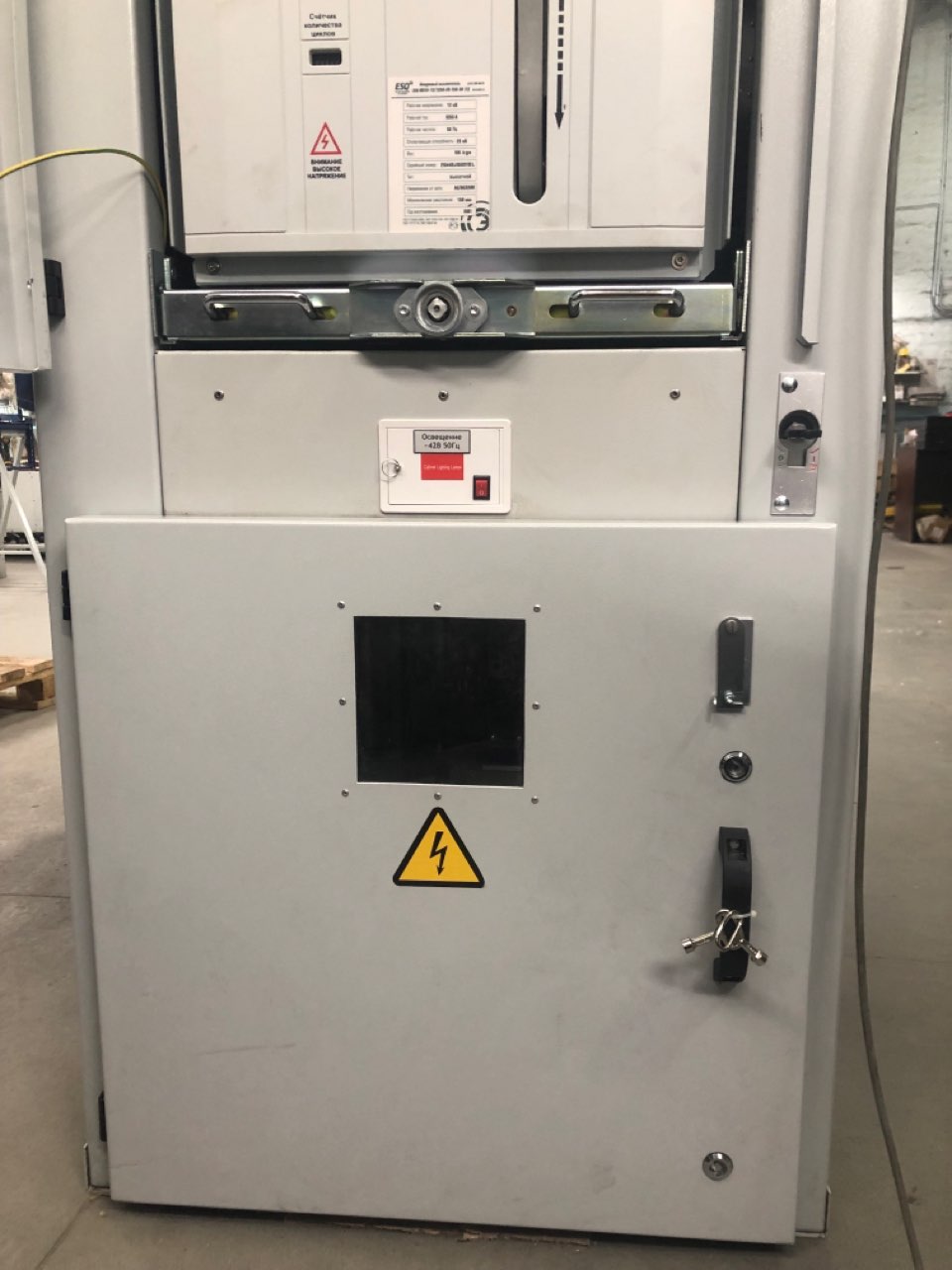

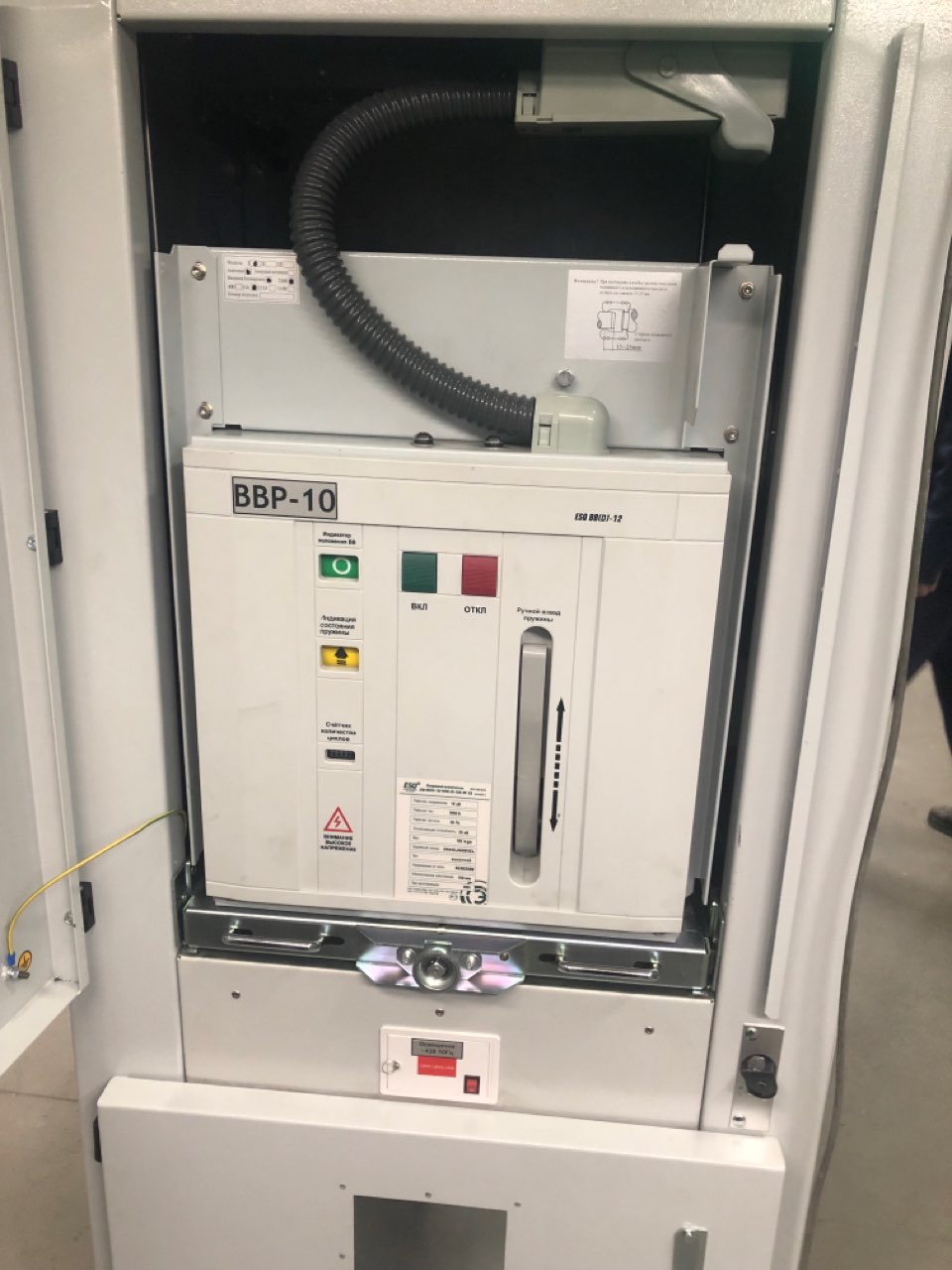

КРУ К-IIIУ с выкатным элементом
Особенность данной ячейки — наличие выкатного элемента с вакуумным выключателем.
Для студентов особенно важно изучение
- работы аппаратной тележки;
- системы блокировок;
- шторочного механизма;
- механики перемещения выключателя;
- фиксации рабочих положений;
- безопасности обслуживания.
Почему подобные проекты особенно важны
Подготовка специалистов для энергетики невозможна без практического обучения.
Современные комплектно-распределительные устройства включают:
Работа с таким оборудованием требует не только теоретических знаний, но и понимания реальной конструкции.
Работа в сжатые сроки
20 дней
Именно в такой срок оборудование должно было быть изготовлено и поставлено в Екатеринбург после подписания договора.
Проект потребовал четкой координации всех подразделений предприятия.
Продолжение проекта
Спустя два года заказчик вновь обратился в Южно-Уральский электромеханический завод для изготовления еще одной учебной ячейки КРУ для Челябинского филиала УрГУПС.
Учебные КРУ и КСО от производителя
- комплектно-распределительные устройства КРУ;
- камеры КСО;
- нестандартные ячейки;
- учебные и демонстрационные стенды;
- оборудование 6–10 кВ;
- решения для образовательных учреждений.
Если вашему учебному заведению, лаборатории или предприятию требуется учебное высоковольтное оборудование, специалисты ЮУЭМЗ готовы проработать техническое решение под конкретную задачу.
