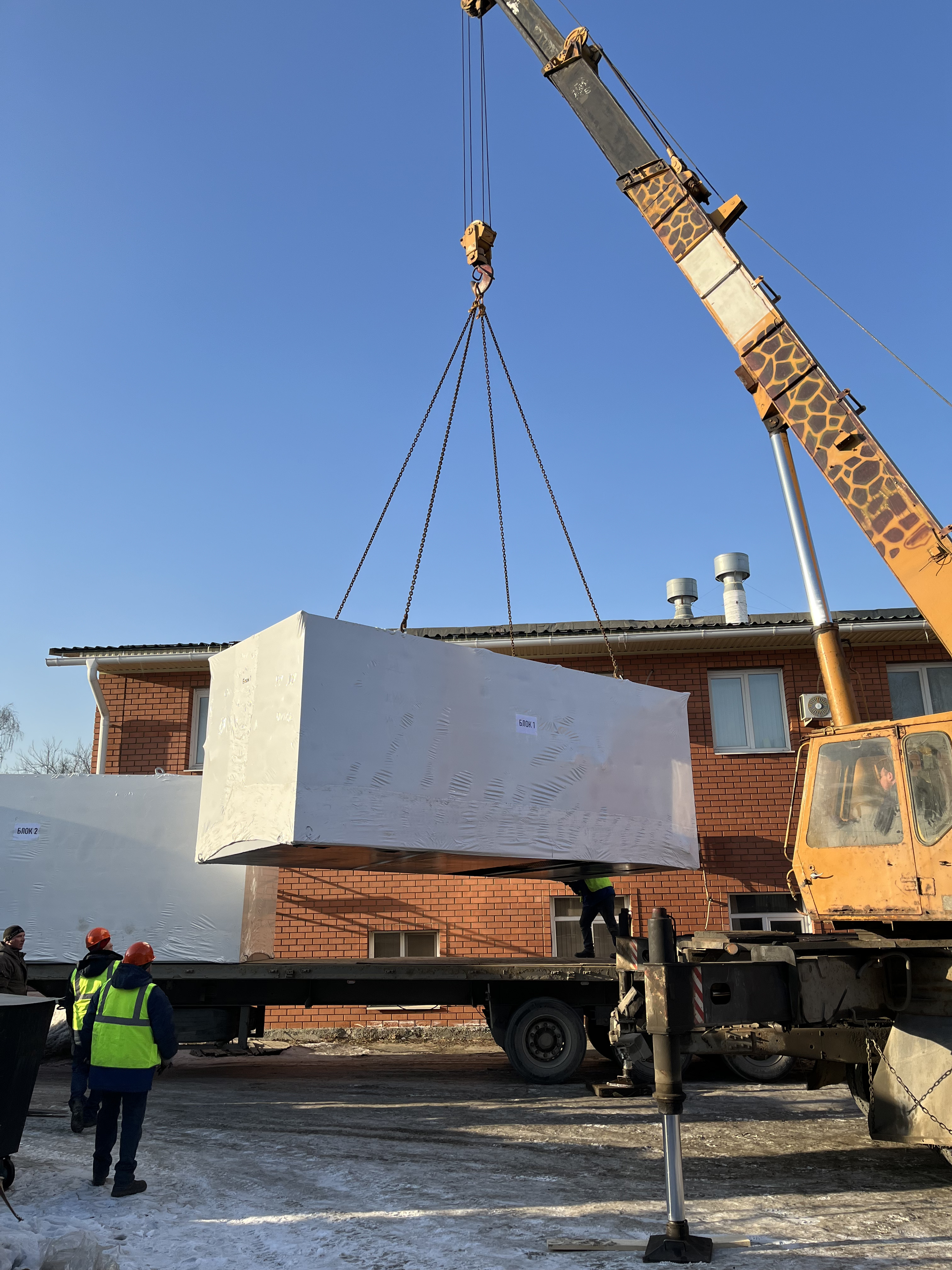

Отгружена 2-КТПН-1000/6/0,4 в Свердловскую область

Оформите заявку на проект, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Заказать проект

Нашей компанией ЮУЭМЗ была произведена киосковая трансформаторная подстанция 2-КТПН-1000/6/0,4

КТПН предназначены для приема, преобразования и распределения электрической энергии
Трансформаторная подстанция КТПН представляет собой сварной металлический каркас из низколегированный стали повышенной прочности и обшитым металлическими панелями.
Подстанция окрашена в порошковую краску ,что даёт высокую антикоррозийную стойкость
Подстанция выполнена по всем нормам и по ГОСТ 14695-80, ГОСТ14254-2015, ГОСТ Р-12.4.026-2015

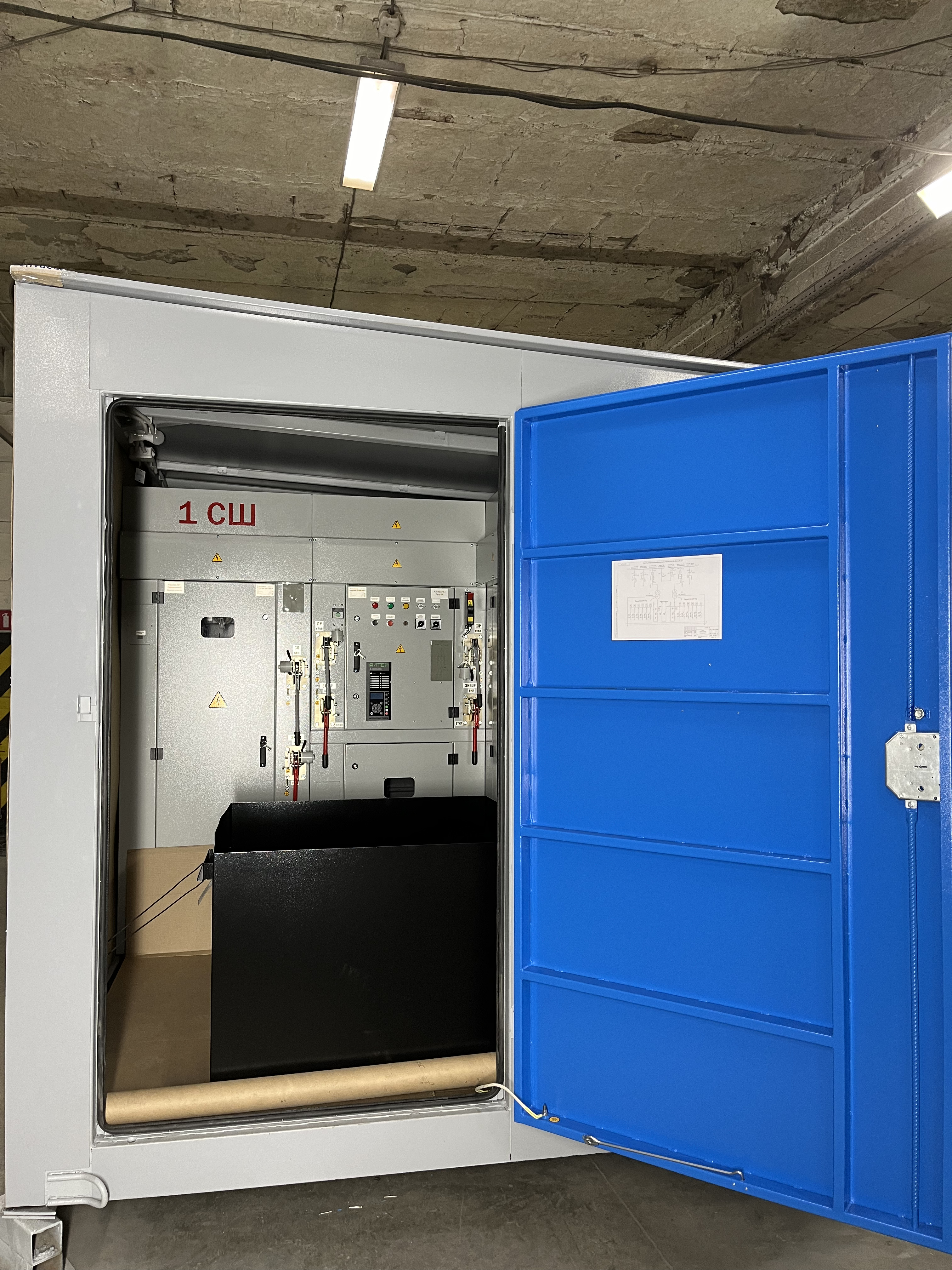

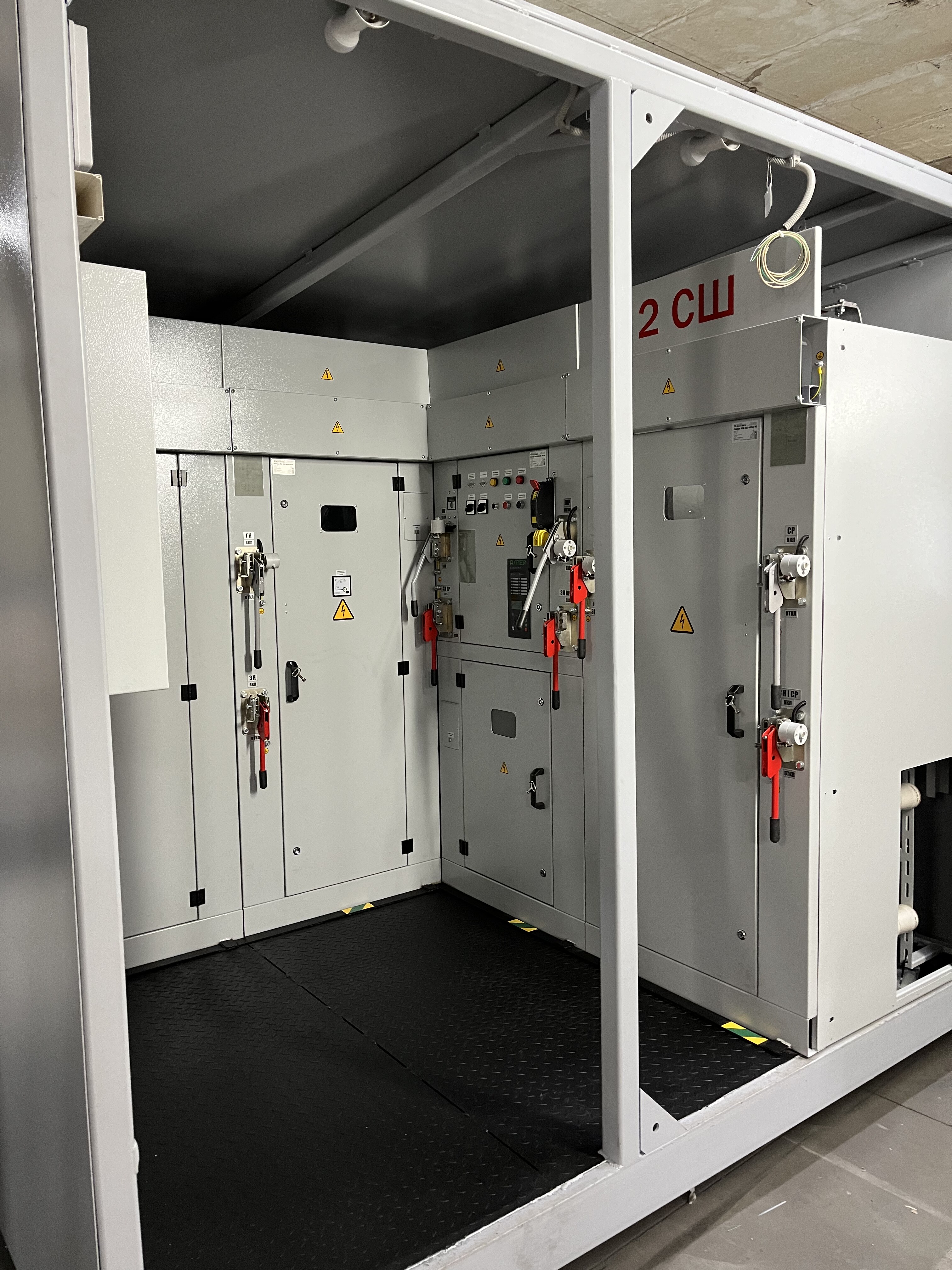

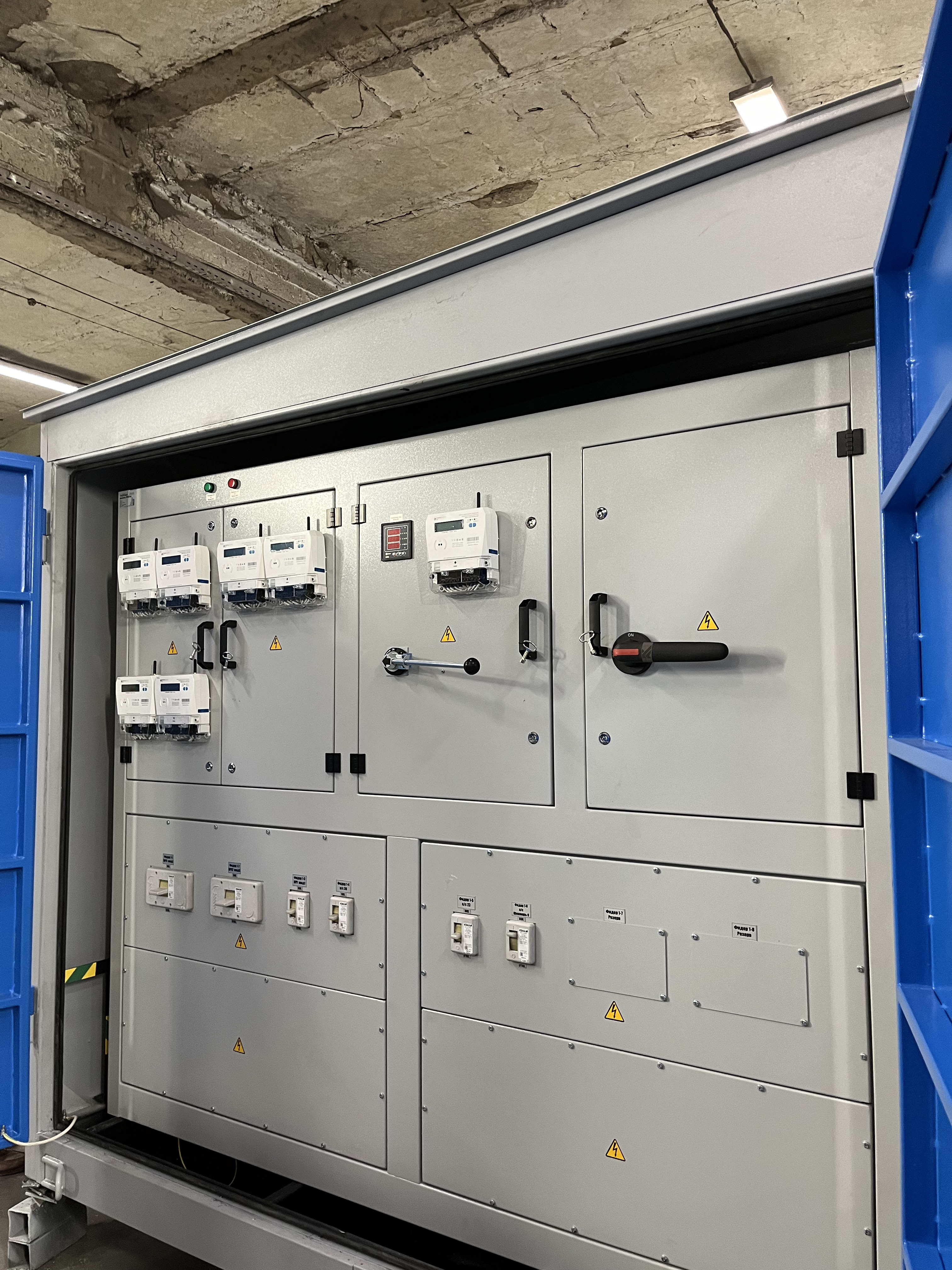

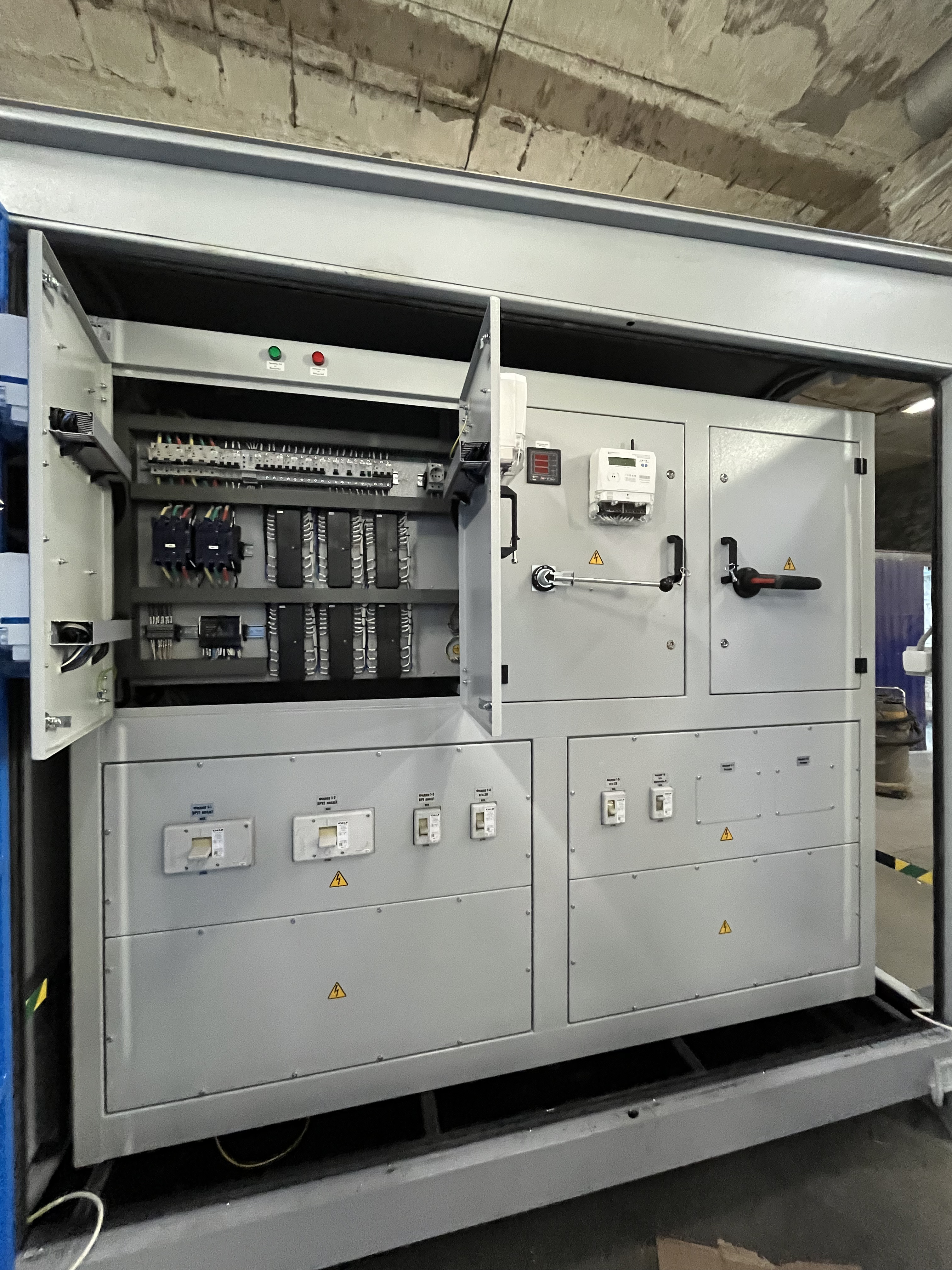

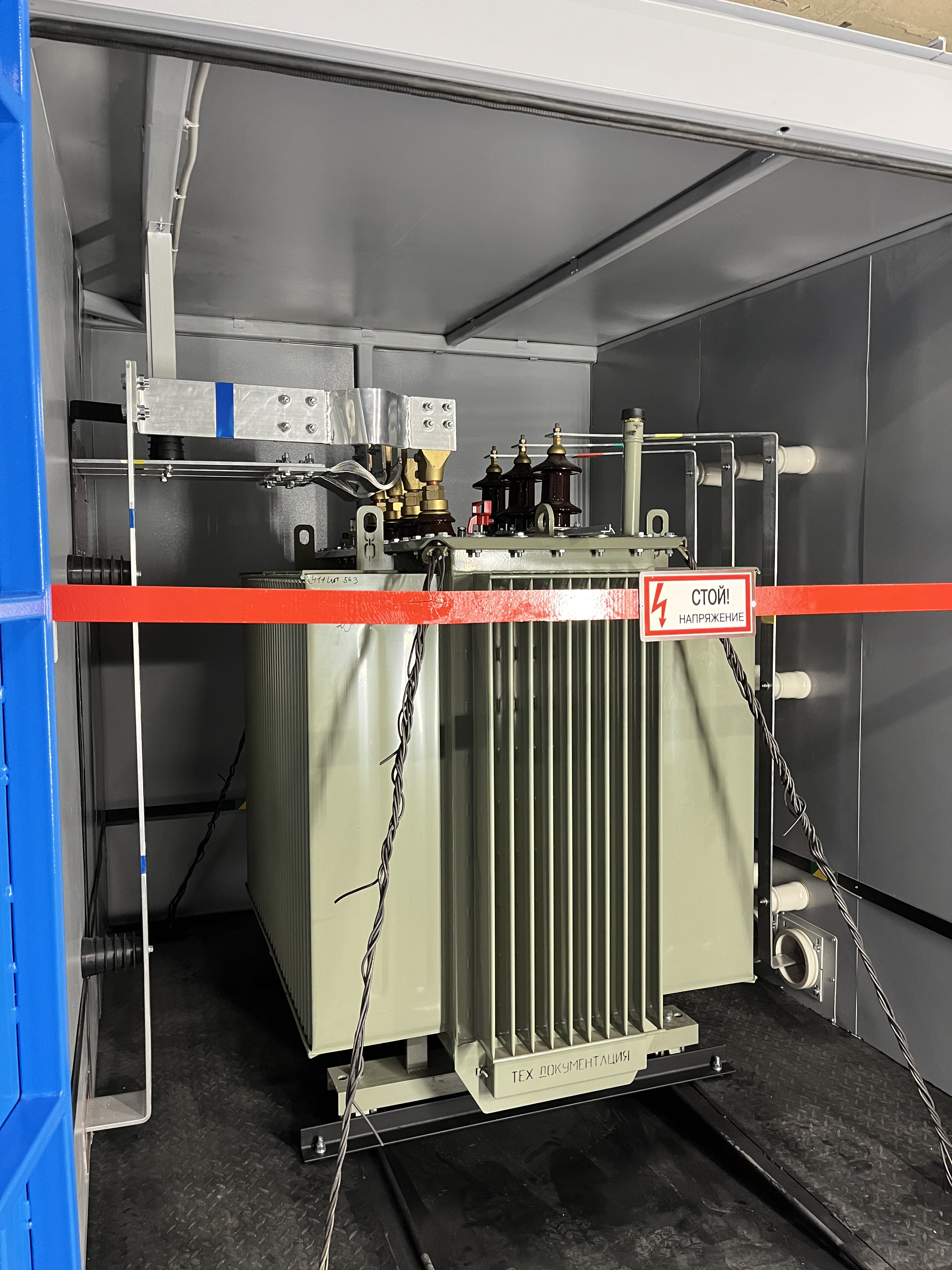

В комплект входят камеры сборные одностороннего обслуживания (КСО),ящик собственных нужд (ЯСН), Трансформатор силовой масляный ТМГ-1000-6/0,4 и главные распределительные щиты (ГРЩ).

Подстанция оснащена пожарным оповещением и сигнализацией, а также системой вентиляции.

Технические характеристики
Номинальное напряжение на стороне НН, кВ - 0,4
Номинальное напряжение на стороне ВН, кВ - 6
Количество силовых трансформаторов - 2
Тип силового трансформатора - ТМГ
Мощность силового трансформатора, кВА - 1000
Габаритныеразмеры корпуса КТП (ВхШхД), мм - 2400х5000х5500
Масса КТП, тн -14
IP (степень защиты оболочки) - 34

Во всех ячейках, поставляемые с подстанцией, использовались лучшие комплектующие от известных производителей.

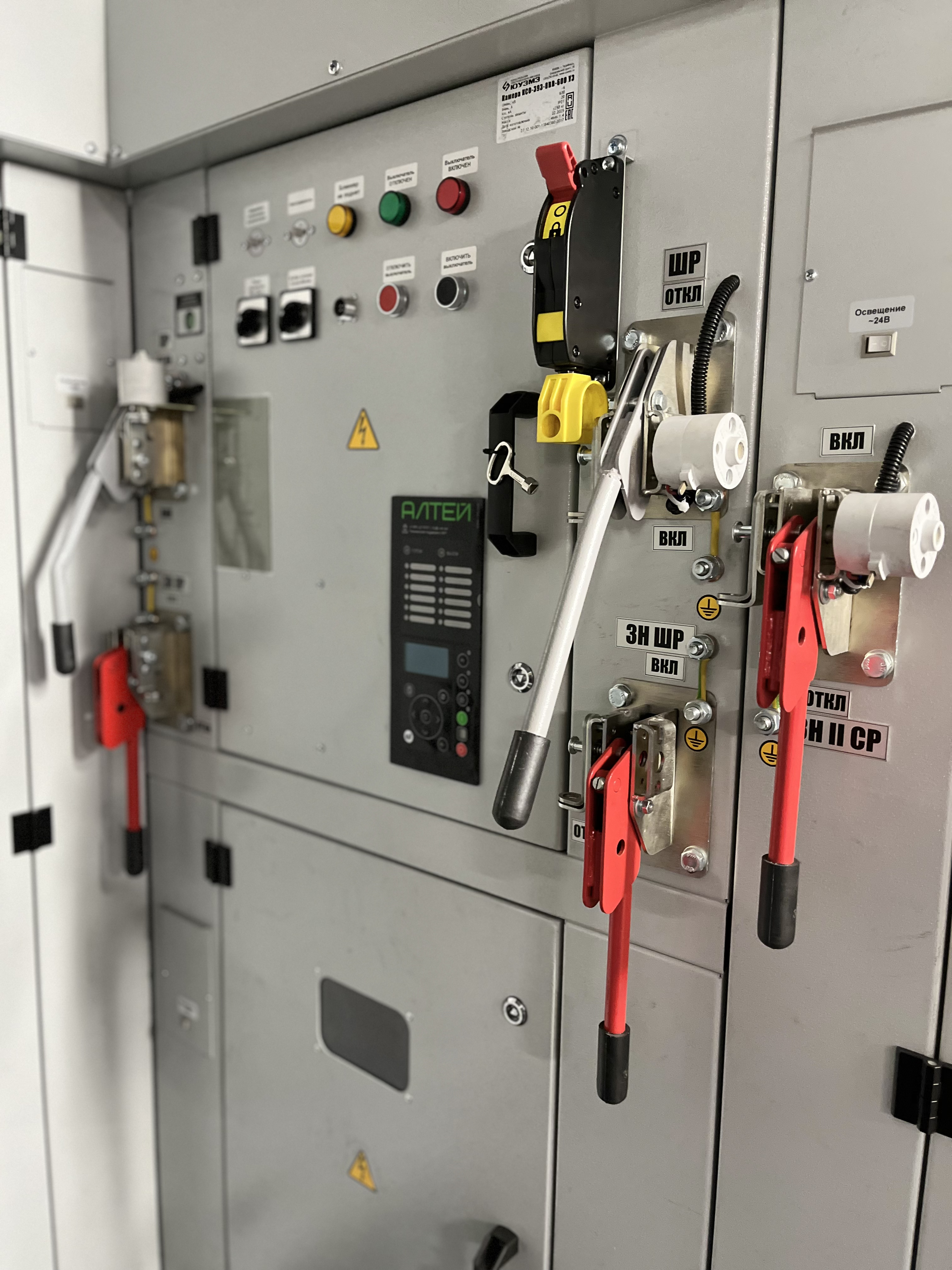

Комплектность: выключатели нагрузки
ВНАП, трансформаторы ОЛСП-НТЗ, автоматические выключатели, вакуумные выключатели и другие компоненты, которые удовлетворяют всем стандартам и нормам
