2КТПНУ-1250 комплектная двухтрансформаторная подстанция представляет собой утепленное сэндвич панелями устройство, предназначенное для приема, преобразования и распределения электрической энергии, состоит из нескольких силовых трансформаторов, распределительных устройств, релейной защиты и автоматики, элементов управления и вспомогательных модулей.
- Номинальное напряжение: 6 (10) кВ.
- Климатическое исполнение: Подстанции рассчитаны на работу в умеренном климате с температурным диапазоном от -45°С до +40°С.Конструктивные решения

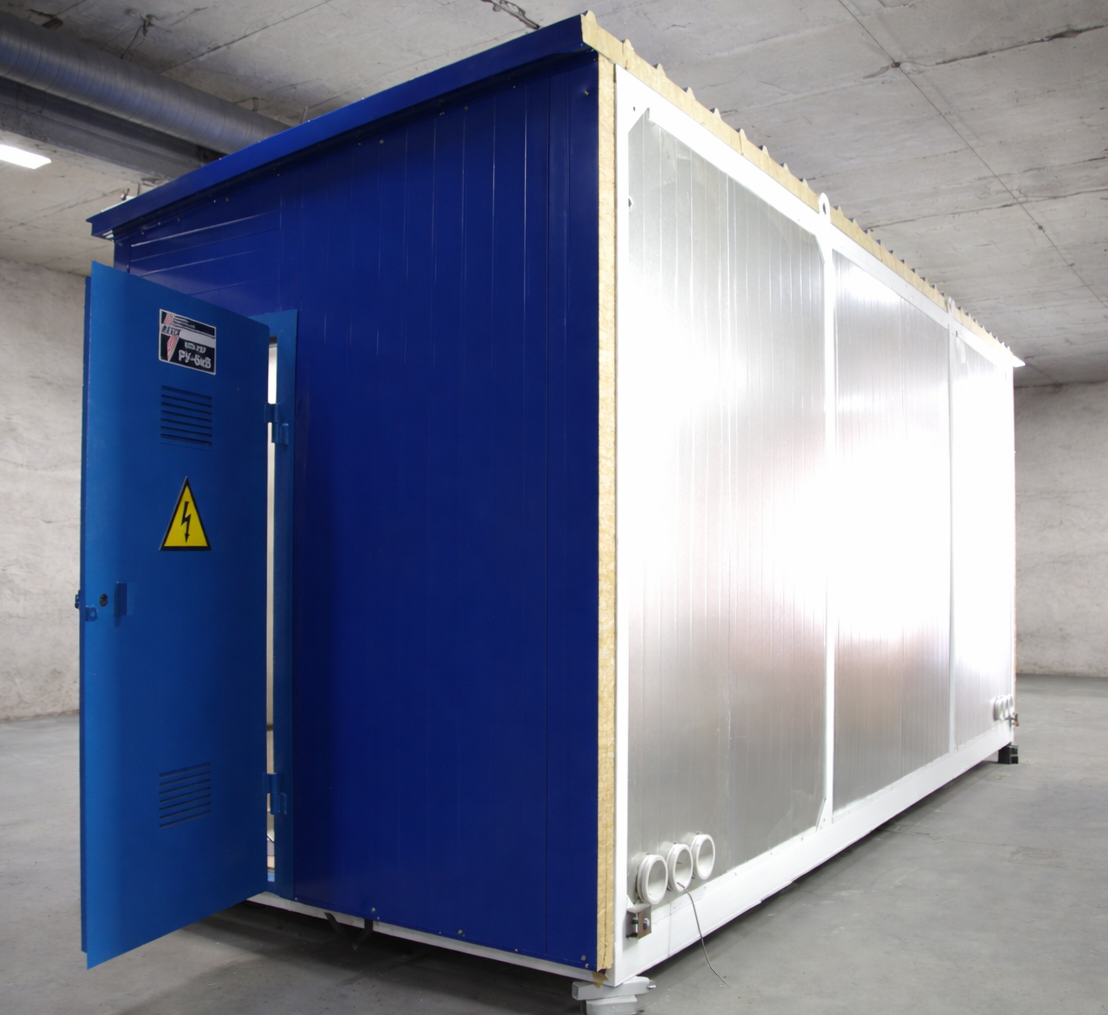

Подстанции 2КТПНУ-1250 в Челябинске состоят из блоков, которые представляют собой металлический корпус, выполненный из металлопроката и сэндвич панелей. Такая конструкция защищает электрооборудование от внешних факторов, защищает от холода и обеспечивает необходимую прочность, стабильность работы при эксплуатации и транспортировке при низких температурах.
- Основание блоков: В основании каждого блока предусмотрены проемы для РУВН и РУНН, чтобы обеспечить проход кабелей, а также люк для доступа в кабельный приямок.
- Металлические элементы: В корпусе монтируются металлические ворота трансформаторного отсека, двери отсеков КРУВН и РУНН, вентиляционные решетки, заслонки и сетки. Все металлические части покрываются антикоррозионным покрытием и порошковой краской. Внутренний контур заземления выполнен из стальной полосы 4х40 мм.
- Вентиляция: Естественная вентиляция обеспечивается вентиляционными решетками в дверях и одной из стен трансформаторного отсека. Решетки защищены металлической сеткой с ячейками не более 10х10 мм, чтобы предотвратить проникновение грызунов. В зимнее время доступ воздуха ограничивается заслонками на приточных решетках.
Электротехнические характеристики
- Система шин: В подстанциях используется одинарная секционированная система сборных шин (на две секции с разъединителями) с подключением двух силовых трансформаторов мощностью 1250 кВА и двумя отходящими линиями.
- Шкаф собственных нужд (ШСН-ВН): Предназначен для электропитания освещения помещений, камер КСО-393 и КСО-298, цепей РЗА, щита автоматики ЩА и электрического обогревателя. ШСН-ВН устанавливается в отсеке РУВН.
- Ящики собственных нужд: ЯСН-НН и ЯСН-ВН устанавливаются на стене в металлических конструкциях в отсеках РУНН и РУВН соответственно.
Учет и измерение электроэнергии
- Технический учет: На вводах от силовых трансформаторов ЩО-70-1 и ЩО-70-2 устанавливаются трансформаторы тока типа Т-0,66 и счетчики электрической энергии.
- Коммерческий учет: Возможна установка узлов коммерческого учета на отходящих линиях к потребителям 0,4 кВ.
- Измерительные приборы: Для измерения напряжения на секциях РУНН на дверях вводных отсеков ЩО-70-1 и ЩО-70-2 устанавливаются вольтметры с переключателями. Для измерения тока на вводах 0,4 кВ устанавливаются амперметры.
Приобретение и доставка
Блочную двухтрансформаторную подстанцию типа 2КТПНУ можно приобрести в Челябинске с доставкой и установкой. Для получения дополнительной информации по ценам и условиям доставки, свяжитесь с нашими менеджерами по телефону: 8 800 201-09-91 или по электронной почте: zakaz@uuemz.ru. Наш специалист свяжется с вами в течение рабочего дня.
