ООО «ЮУЭМЗ» производит блочно-модульные здания (БМЗ) под различные нужды заказчика : для работы и проживания персонала, для размещения различного технологического оборудования: газовых и дизельных генераторных установок, насосных станций, котельного оборудования и т.п.
Блочно-модульные здания (БМЗ) могут быть самостоятельными функциональными единицами или входить в сложную блочно-модульную конструкцию как отдельные элементы.
Предназначение БМЗ – обеспечивать условия, необходимые для корректной работы оборудования, размещенного внутри, поддерживать постоянный режим температуры и влажности. Блочно-модульные здания надежно защищают приборы от воздействия неблагоприятных факторов окружающей среды и несанкционированного проникновения посторонних людей.
БМЗ используются на трансформаторных подстанциях комплексного типа, в нефте- и газоперерабатывающей промышленности, закрытых распределительных устройствах.
Блочно-модульные здания сконструированы таким образом, что их можно демонтировать и перемещать по необходимости неограниченное количество раз. Для перемещения к месту монтажа используются шасси, возможен вариант с салазками и другими аналогичными транспортными средствами.
Технические характеристики
Условия окружающей среды:
- высота площадки над уровнем моря, не более - 1000 м;
- сейсмичность по шкале MSK-64 до 9 баллов включительно.
- климатическое исполнение и категория размещения по ГОСТ 15150-69.
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом окружающая среда взрыво- и пожаробезоопасная, не содержащая токопроводящей и абразивной пыли, не содержащая токопроводящие или химически активные газы, испарения и осадки, разрушающие изоляцию и металлы (атмосфера типа I по ГОСТ 15150-69).
Степень защиты оболочки - IP23 по ГОСТ 14254-80.
Категория помещения - В4 по ст. 27 Федерального закона от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безопасности».
Степень огнестойкости блок-бокса определяется согласно Федеральному закону от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безопасности».
Класс конструктивной пожарной опасности - С0 по ст. 30 и 87 Федерального закона от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безопасности».
Класс функциональной пожарной безопасности - Ф.5.1 согласно ст. 32 № 123-Ф3 «Технический регламент о требованиях пожарной безопасности».
Установленный срок службы блок-бокса не менее 25 лет (при условии проведения технического обслуживания или замены аппаратуры в соответствии с указаниями инструкции по эксплуатации на блок-бокс и составные части).
Гарантийный срок, в течение которого поставщик обязуется произвести ремонт продукции или его замену составляет 24 месяца с даты ввода продукции в эксплуатацию, но не более 36 месяцев с даты отгрузки, при условии соблюдения покупателем технических требований по эксплуатации и хранению.
Конструкция БМЗ

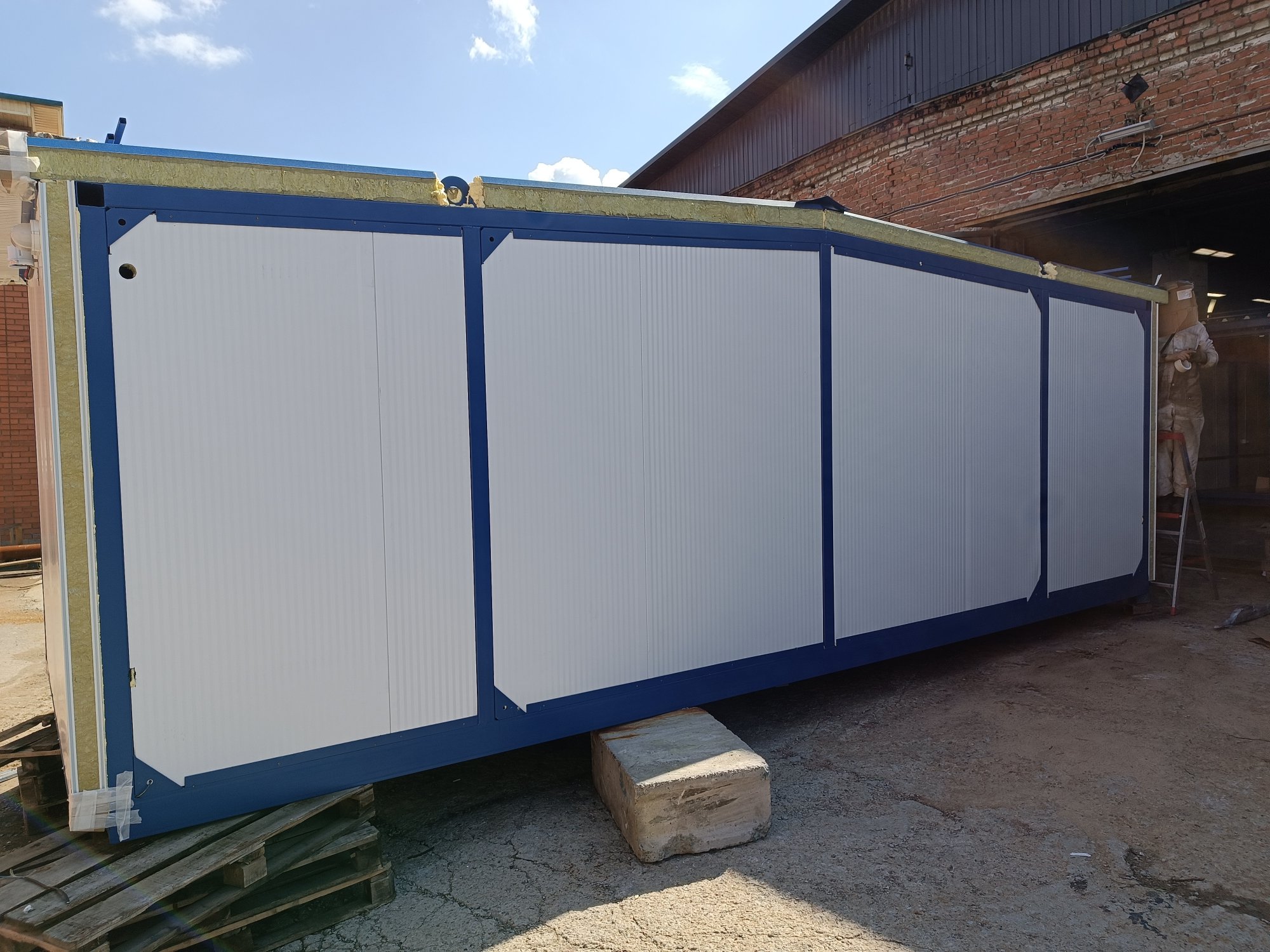

Здание представляет собой цельносварной металлический модуль. Габариты определяются заводом-изготовителем совместно с заказчиком исходя из технических требований и способа транспортировки блок-боксов.
Строительные конструкции здания:
- обеспечивают сохранение заданных теплофизических параметров помещений согласно СНиП 23-02-2003;
- обеспечивают необходимую технологичность при изготовлении и сборке на заводе, транспортировании, монтаже и эксплуатации;
- обеспечивают минимальную массу строительных конструкций на основе применения новых эффективных материалов;
- обеспечивают оптимальную надежность и эстетичность строительных конструкций.

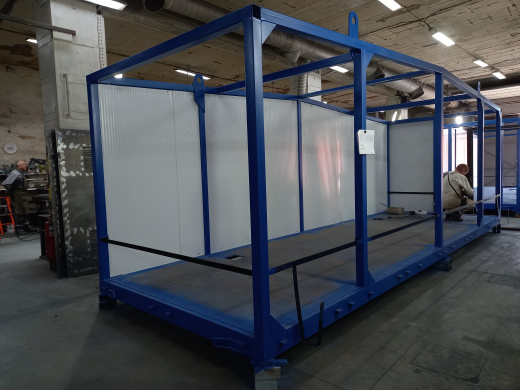

Рамы оснований БМЗ выполнены из трубы квадратного профиля 160 по ГОСТ 26020-83. В качестве вспомогательных конструкций рам используются швеллеры горячекатаные 16П по ГОСТ 8240-97. Основания имеют обшивку сверху стальным рифленым листом 4,0 мм, снизу основания - стальным листом 2,0 мм ГОСТ 19903-90. В основании укладывается минеральный утеплитель с толщиной слоя 160 мм. Несущий каркас сварной и выполнен из гнуто-замкнутого квадратного (60х60х4) и прямоугольного (60х40х4) сварного профилей по ГОСТ 30245-2003. В качестве ограждающех конструкции в зависимости от климатического исполнения БМЗ применяются сэндвич панели с пенополиуретановым или минераловатным утеплителем (толщиной не менее 60мм) для исполнения УХЛ и стальные панели без утеплителя для исполнения У. Кровля покрыта профилированным листом, для утепленного варианта дополнительно сэндвич панелями.
Цветовое оформление модульного здания выполняется в соответствии с требованиями заказчика.
Все применяемые материалы сертифицированы. Применение не сертифицированных материалов не допускается.
Антикоррозийная защита
Антикоррозийная защита стальных конструкций выполняется акрил-уретановой двухкомпонентной грунт-эмалью полурен-уф.
Перед нанесением краски на стальную поверхность выполняется сначала общая очистка ее от грязи, пыли, масла, затем обезжиривание и очистка до степени 2 по ГОСТ 9.402-2004.
Нарушенные при монтаже участки антикоррозийного покрытия восстанавливаются. Защиту сварных монтажных соединений выполняют после монтажа конструкций.
Оснащение БМЗ
Согласно требованиям заказчика БМЗ комплектуется системами аварийного и рабочего освещения, отопления и вентиляции, а так же охранно-пожарной сигнализации.
Внутреннее рабочее освещение выполняется светодиодными или люминесцентными светильниками. Внутреннее аварийное освещение светильниками со встроенными аккумуляторными батареями.
Вентиляция - принудительная, рассчитанная на разбавление и удаление теплоизбытков от оборудования и солнечной радиации. Приток с естественным побуждением осуществляется через наружные жалюзийные решетки. При отсутствии необходимости в установке принудительной вентиляции, устанавливаются вентиляционные решетки для естественной вентиляции.
Отопление – электрическое, с автоматическим поддержанием температуры не ниже плюс 5 С, выполненное конвекторами мощностью 1,5 кВт.
При необходимости в БМЗ устанавливается система ОПС с возможностью подключения к внешним устройствам. Монтаж цепей пожарной сигнализации произведен медным кабелем в поливинилхлоридной оболочке пониженной пожароопасности с низким газо- и дымовыделением.
С целью защиты от поражения электрическим током, уравнивания потенциалов, защиты от опасных воздействий молнии в здании монтируется заземляющее устройство, состоящее из внутреннего контура заземления. Для подключения к внешнему контуру заземления предусмотрены выпуски полосы внутреннего контура заземления по углам блок-бокса в двух местах.
Для питания систем жизнеобеспечения предусмотрен шкаф собственных нужд.
